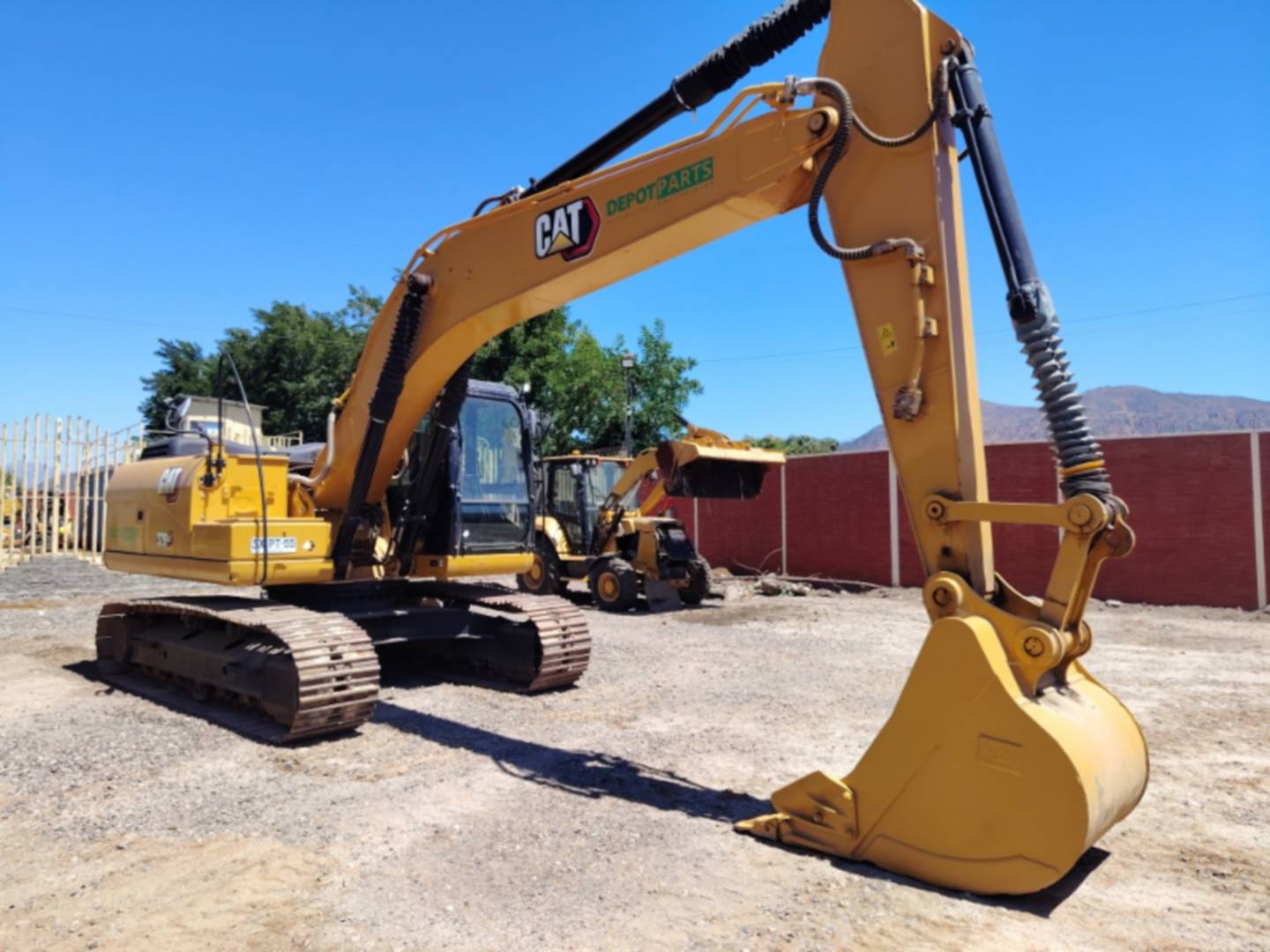

EXCAVADORAS DE CADENAS

Regresar

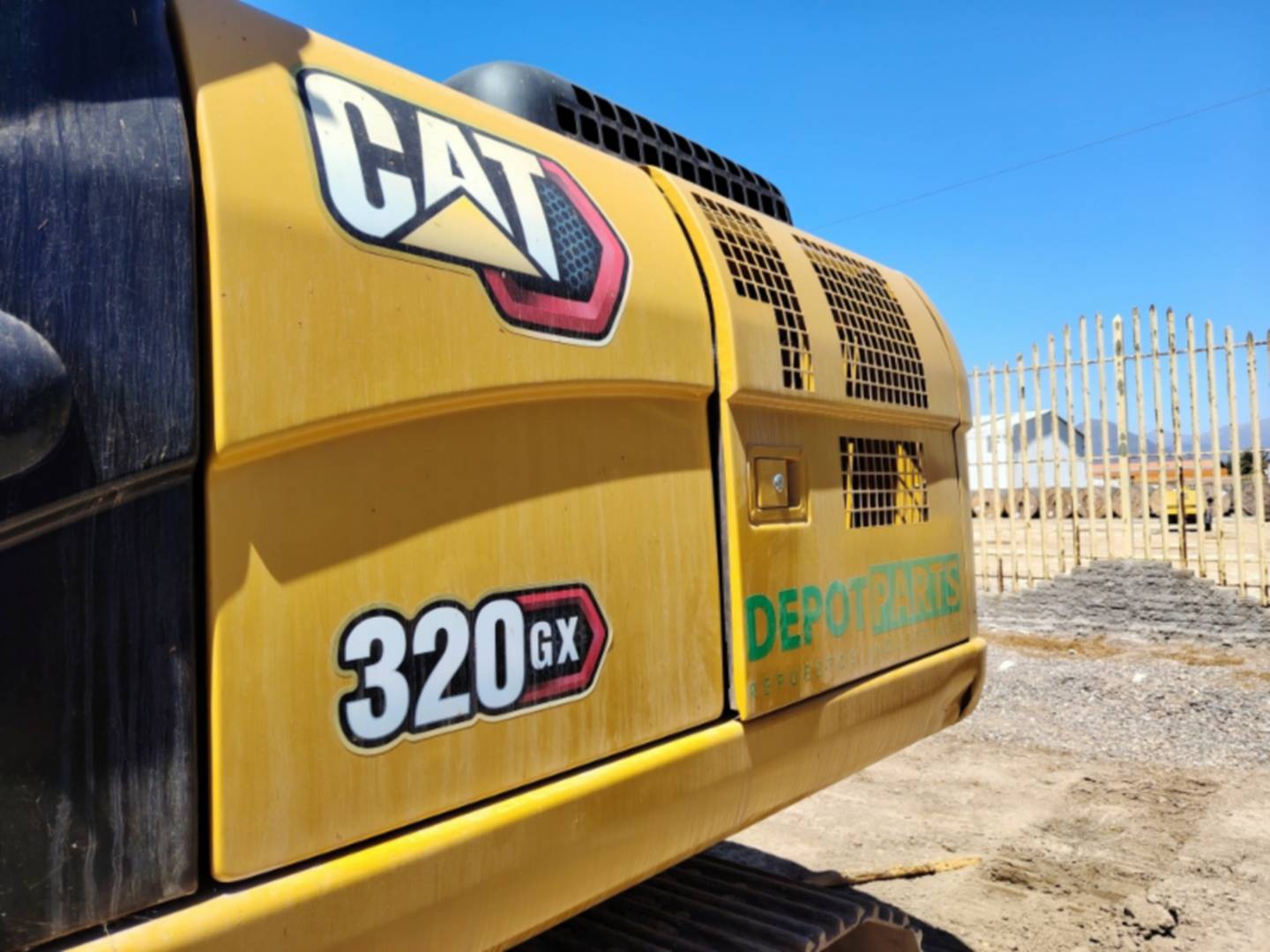

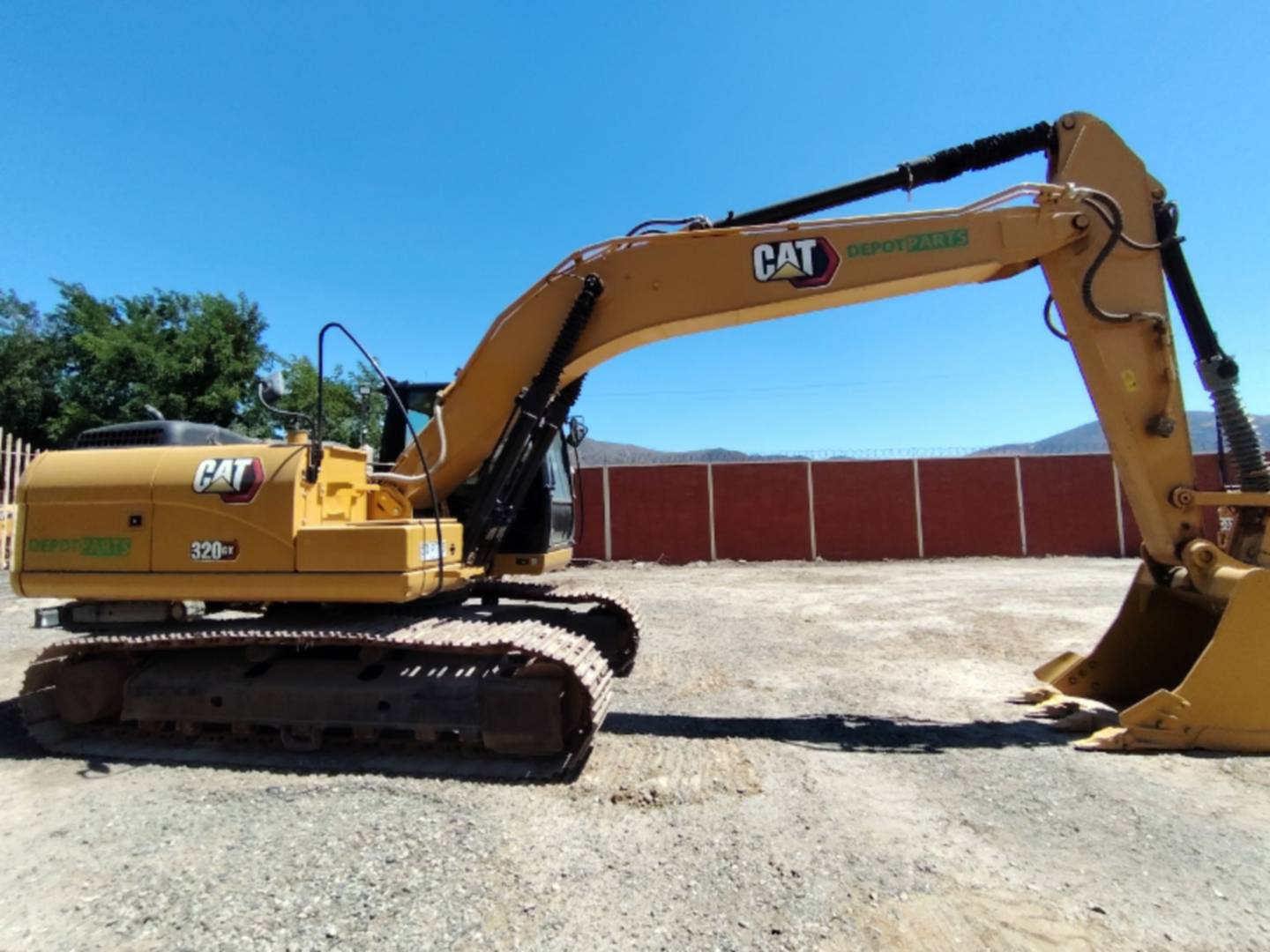

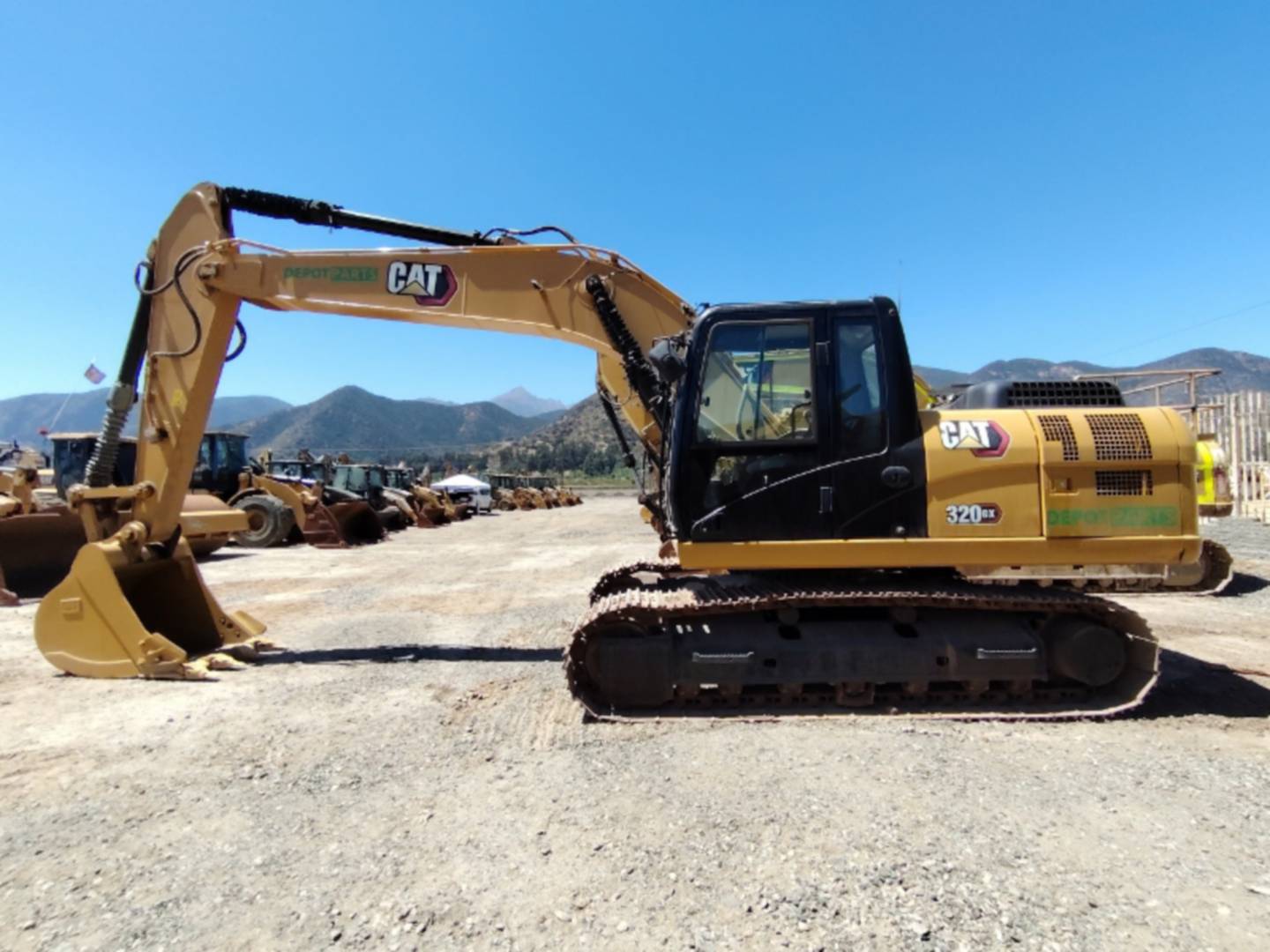

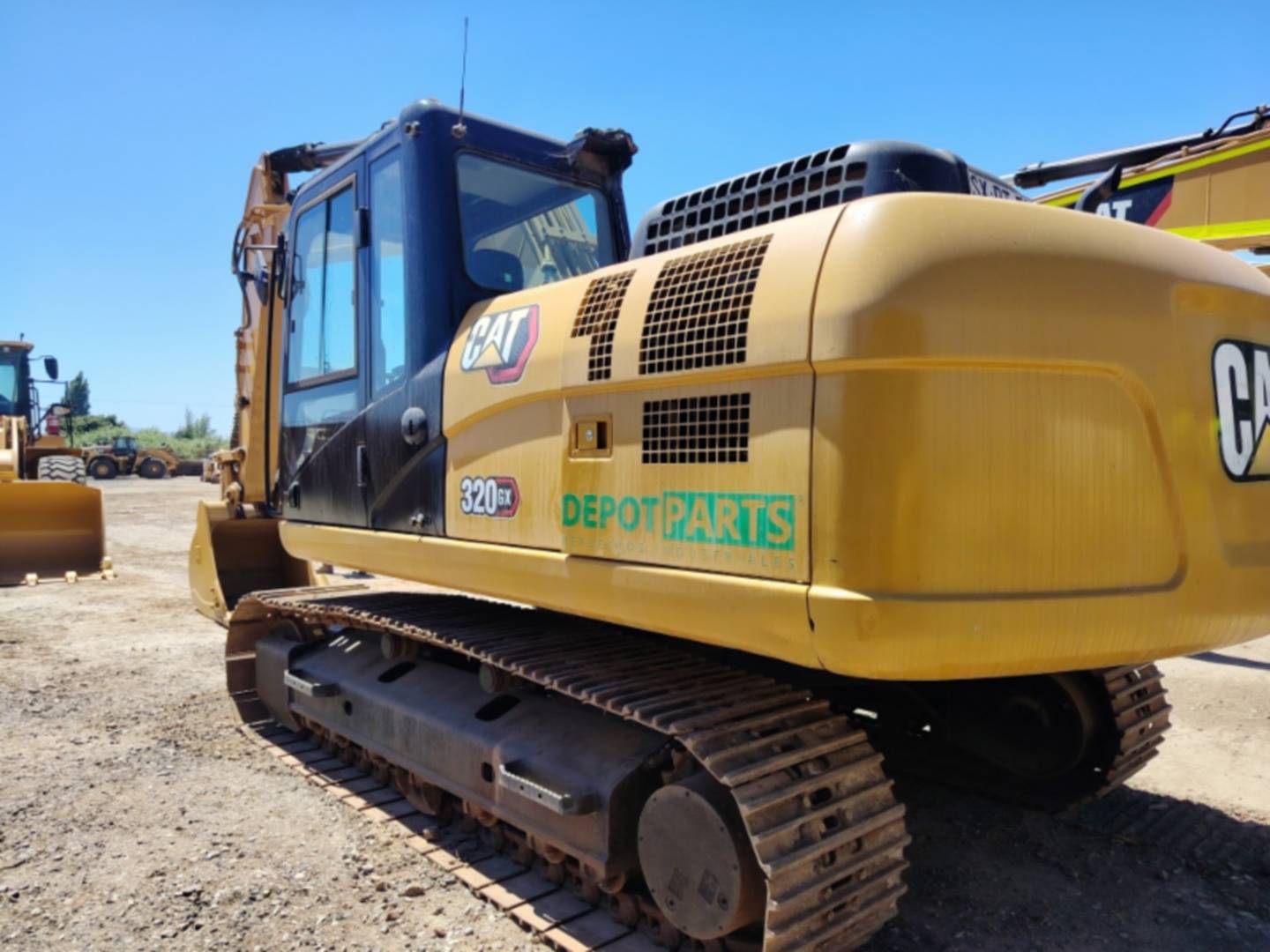

320 GX

SYW10861

Video 1

$ Contáctanos

COTIZAR RÁPIDO

Marca	CATERPILLAR

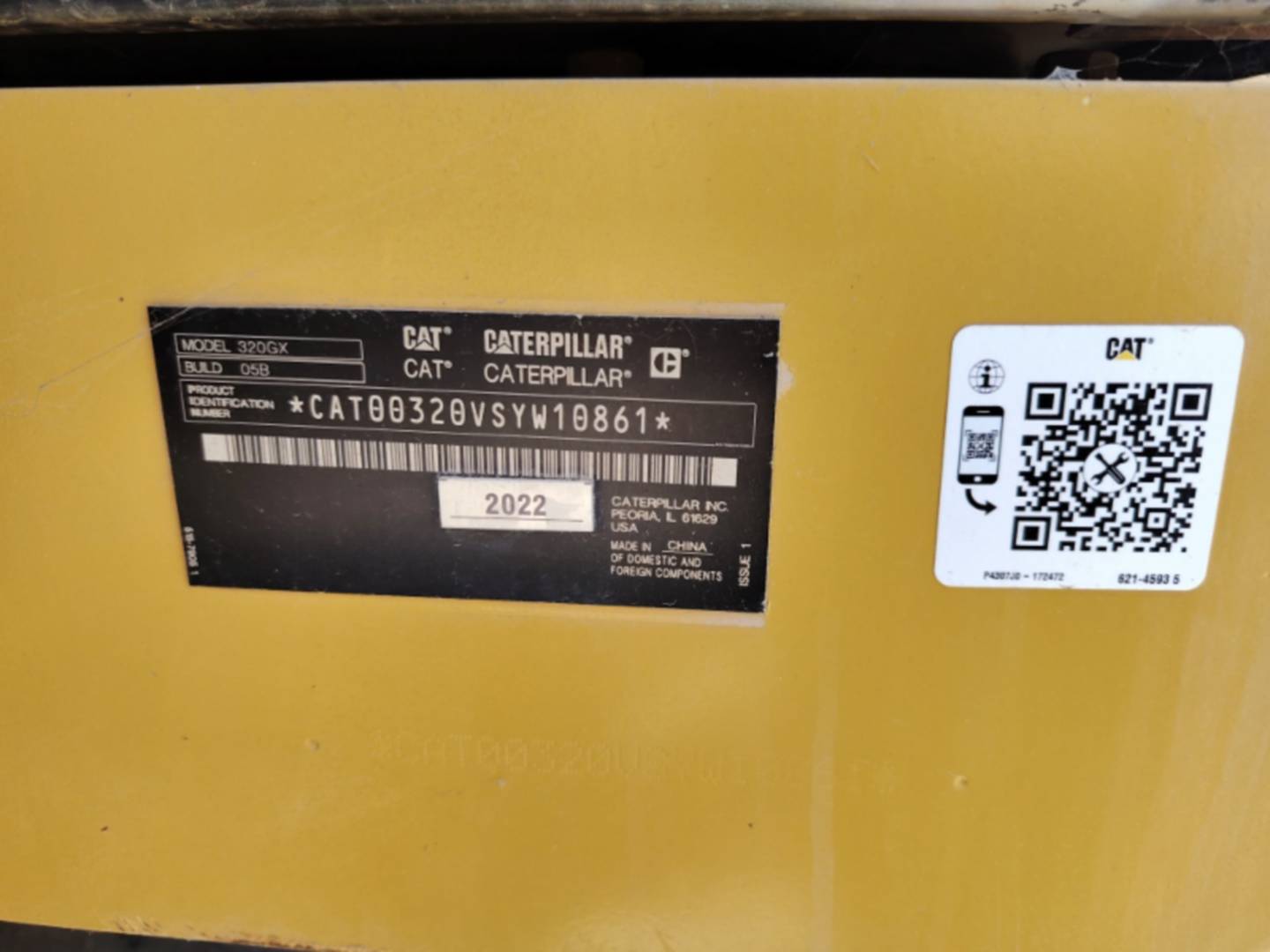

Número de serie	SYW10861
Modelo	320 GX
Proveedor	CATERPILLAR LEASING CHILE S.A.
Año	2022
Enlace	Conoce más

UBICACIÓN

Hijuela, 5ta Región

LLÁMANOS 800 22 MATCO

ESCRÍBENOS [email protected]

Información general
CONDICIÓN

Radio - Bluetooth
Solicite el Manual del Propietario en Línea
Espejos
Iluminación
Presión del sistema hidráulico auxiliar
Product Link
Cucharón
Combustible diésel de contenido ultrabajo de azufre
Aire acondicionado

CALIFICACIÓN

MALA
ACEPTABLE
BUENA
MUY BIEN
NUEVA

COMENTARIOS, REPARACIONES VARIAS, NOTAS GENERALES MANDOS FINAL TREN DE RODAJE CUCHARÓN BRAZO PLUMA ACCESORIOS/HERRAMIENTAS SISTEMAS HIDRÁULICOS SISTEMA ELÉCTRICO, ARRANQUE Y RECARGA SISTEMA DE ENFRIAMIENTO MOTOR INDICADORES, ESTACIÓN DEL OPERADOR, CONSOLA ELEMENTOS DE SEGURIDAD APARIENCIA GENERAL

Medida	Valor
COMENTARIO 1	Equipo se encuentra operativo y arrancando a la llave.

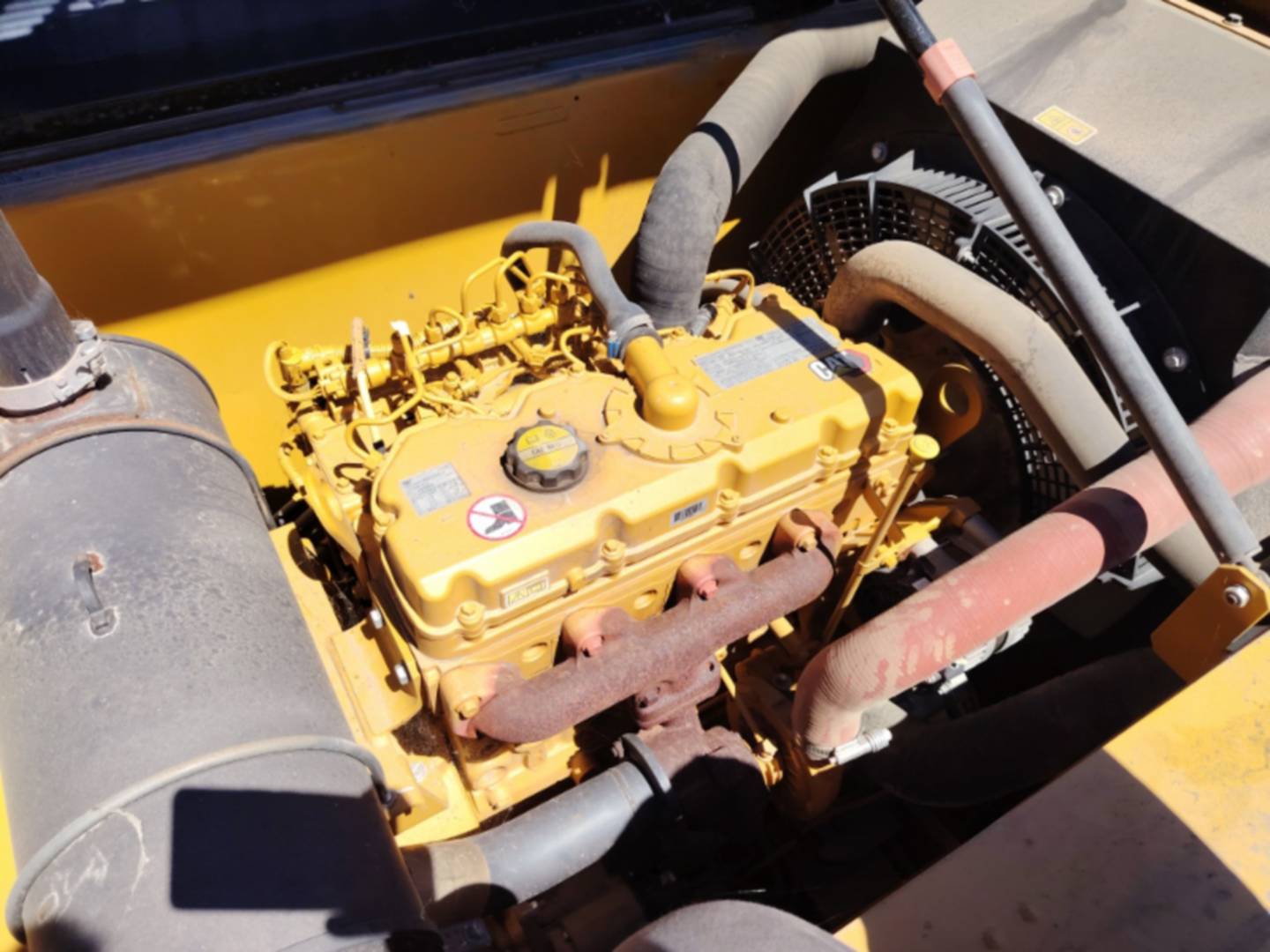

COMENTARIO 2	Motor Diesel se encuentra funcionando correctamente, no presenta daños, humo o ruido anormal.
COMENTARIO 3	Sistema hidráulico se encuentra funcionando correctamente.
COMENTARIO 4	Implementos y balde se encuentran en buen estado, no presentan daños, desgastes o juegos.
COMENTARIO 5	Sistema eléctrico se encuentra funcionando, equipo no presenta ningún código activo.
COMENTARIO 6	Sistema de Tren de rodaje se encuentra funcionando, componentes no presentan desgaste, algunos eslabones de ambas cadenas se encuentran agripados, algunas zapatas presentan daños leves y ambas cadenas presentan con excesivo tensado.

Medida	Valor
CAJAS

Medida	Valor
-	-

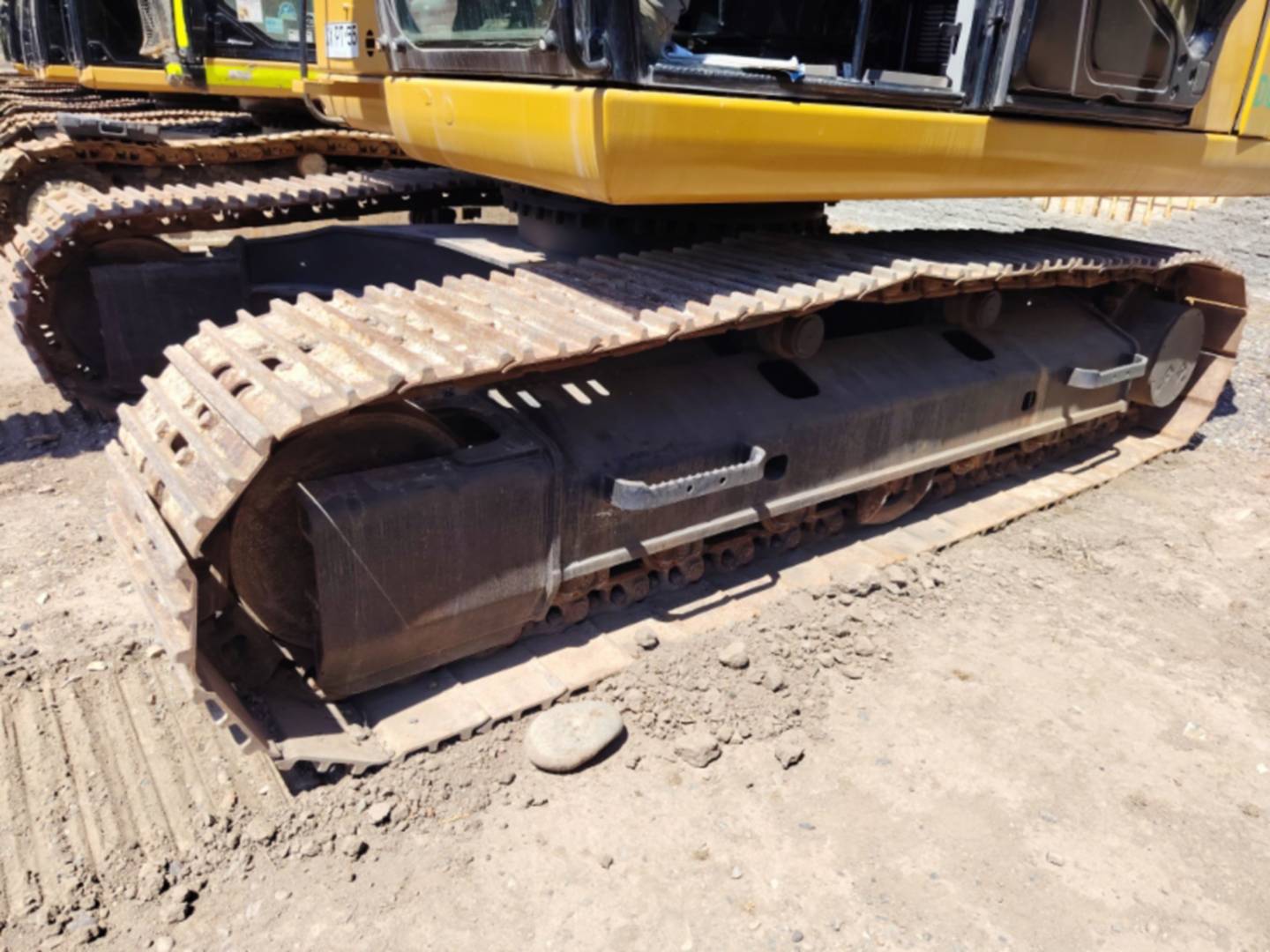

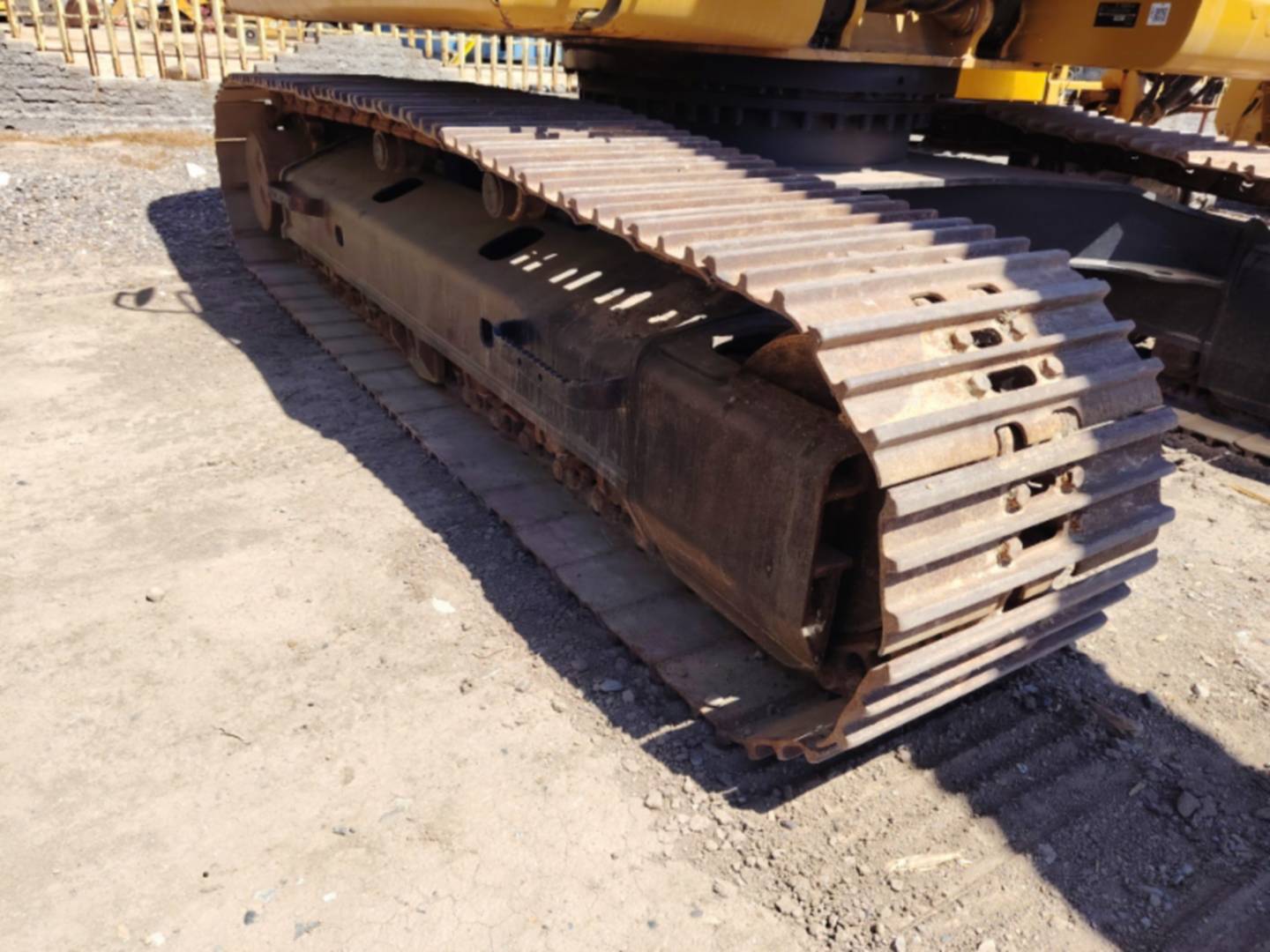

BASTIDOR DE CADENA: LADO DERECHO	cadena derecha con oxidación.
BASTIDOR DE CADENA: LADO IZQUIERDO	cadena izquierda con oxidación.
Enlaces	Ambas cadenas presentan eslabones agripados.
NOTAS: TREN DE RODAJE	Ambas cadenas presentan oxidación y algunos eslabones se encuentran agripados (requieren lubricación).
NOTAS: TREN DE RODAJE 1	Ambas cadenas presentan excesivo tensado, se debe ajustar según lugar de trabajo donde se llevara el equipo.
NÚMERO DE PIEZA DEL ESLABÓN	585-9088
Pasadores y bujes (Externo)	Componentes en buen estado.
RODILLOS DE SOPORTE	Componentes en buen estado.
RUEDAS GUÍA	Ambos componentes en buen estado.
Segmentos	Componentes en buen estado.
VIDA ÚTIL RESTANTE EN PROMEDIO: TREN DE RODAJE	100%
Zapatas de cadena	zapata quebrada en cadena izquierda y zapatas dobladas en lado derecho.
¿SE GIRARON LOS PASADORES Y LOS BUJES?	No

Concepto	Medición izquierda	Desgaste izquierda (%)	Horas posibles izquierda	Desgaste derecha (%)	Medición derecha	Horas posibles derecha
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-

Medida	Valor

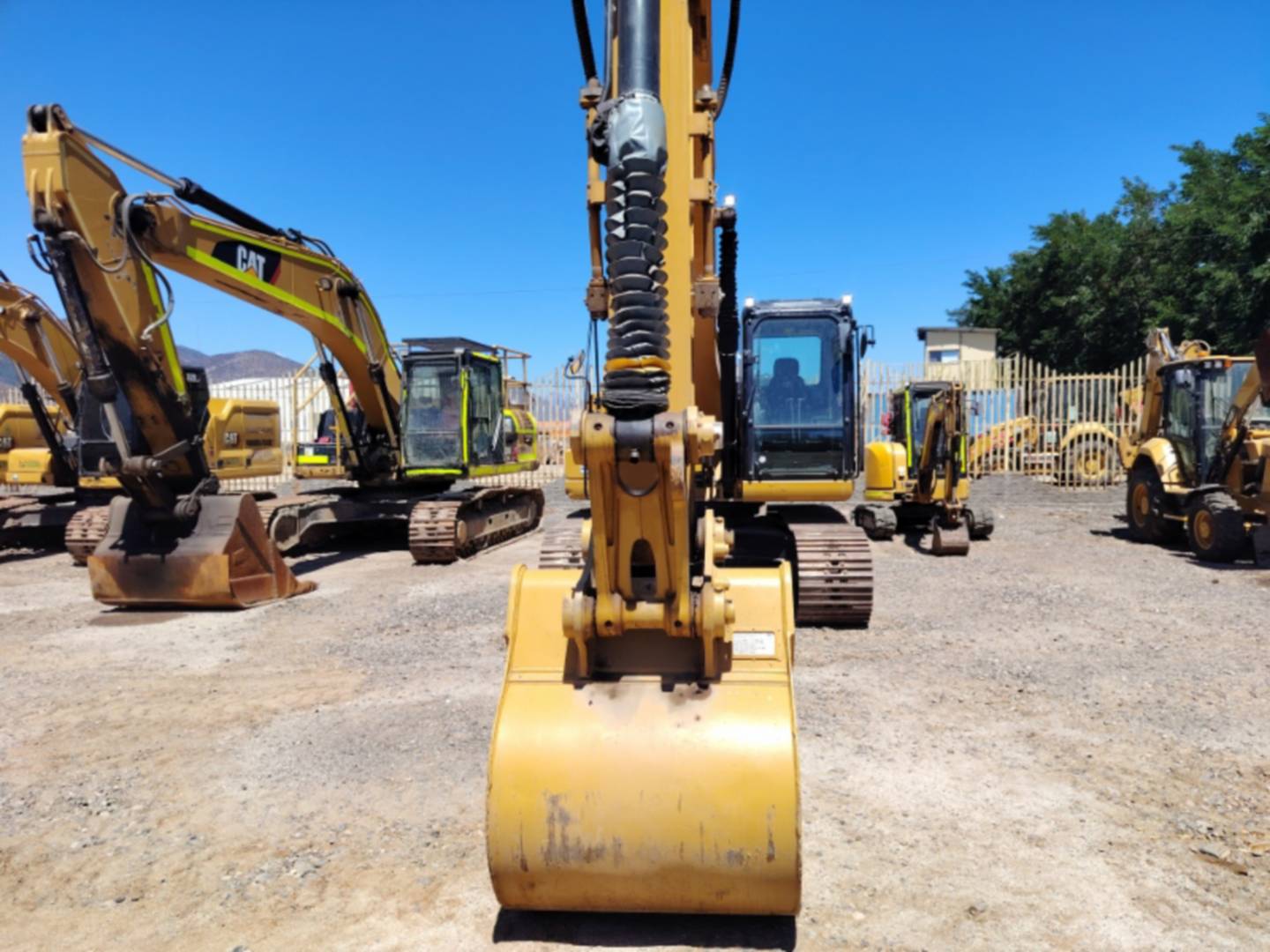

DIENTES/ADAPTADORES
LADOS DEL CUCHARÓN
MONTAJES DEL CUCHARÓN
PARTE INFERIOR DEL CUCHARÓN
VARILLAJE DEL CUCHARÓN
Acoplador rápido	No

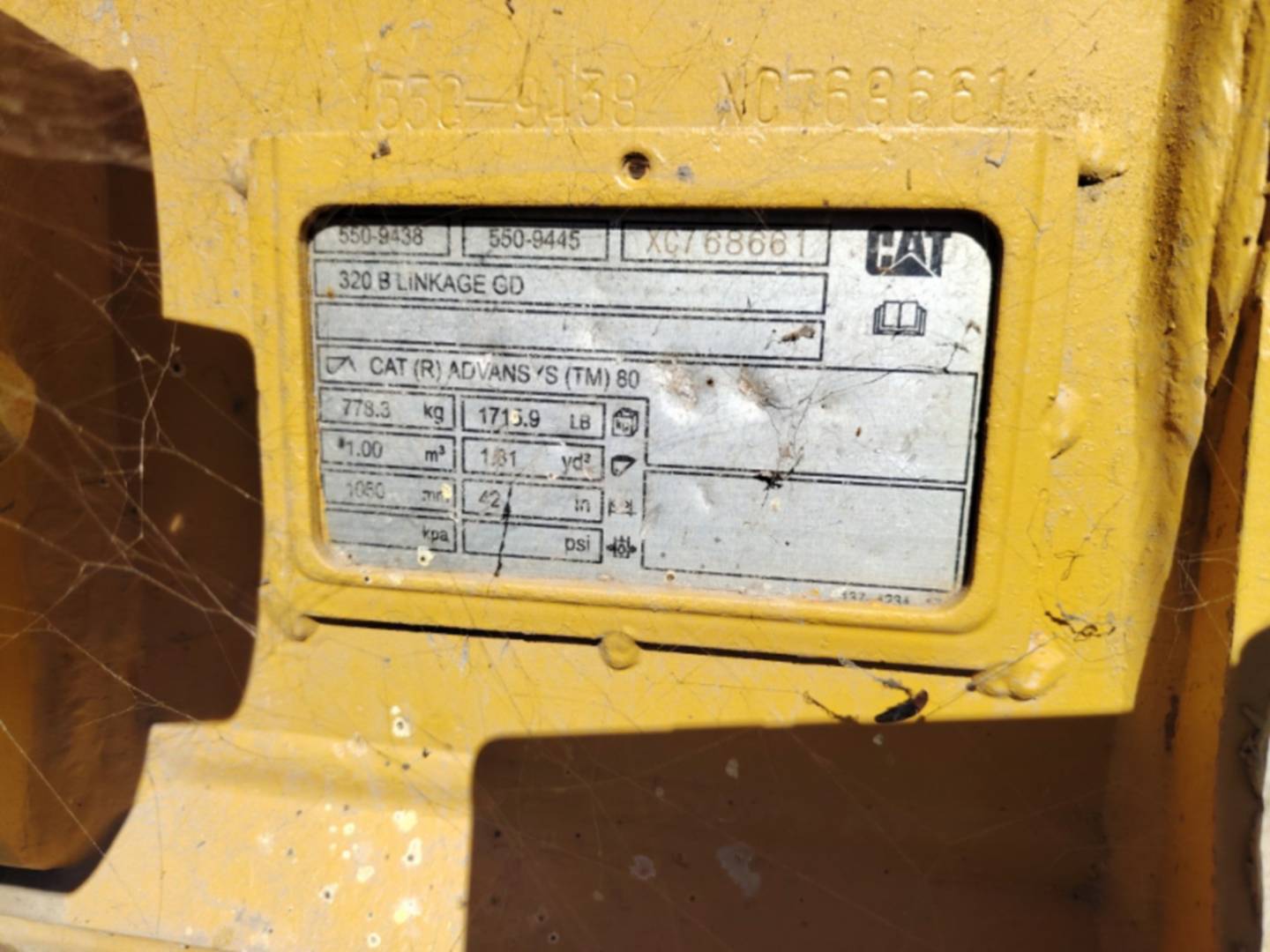

MARCA	Caterpillar

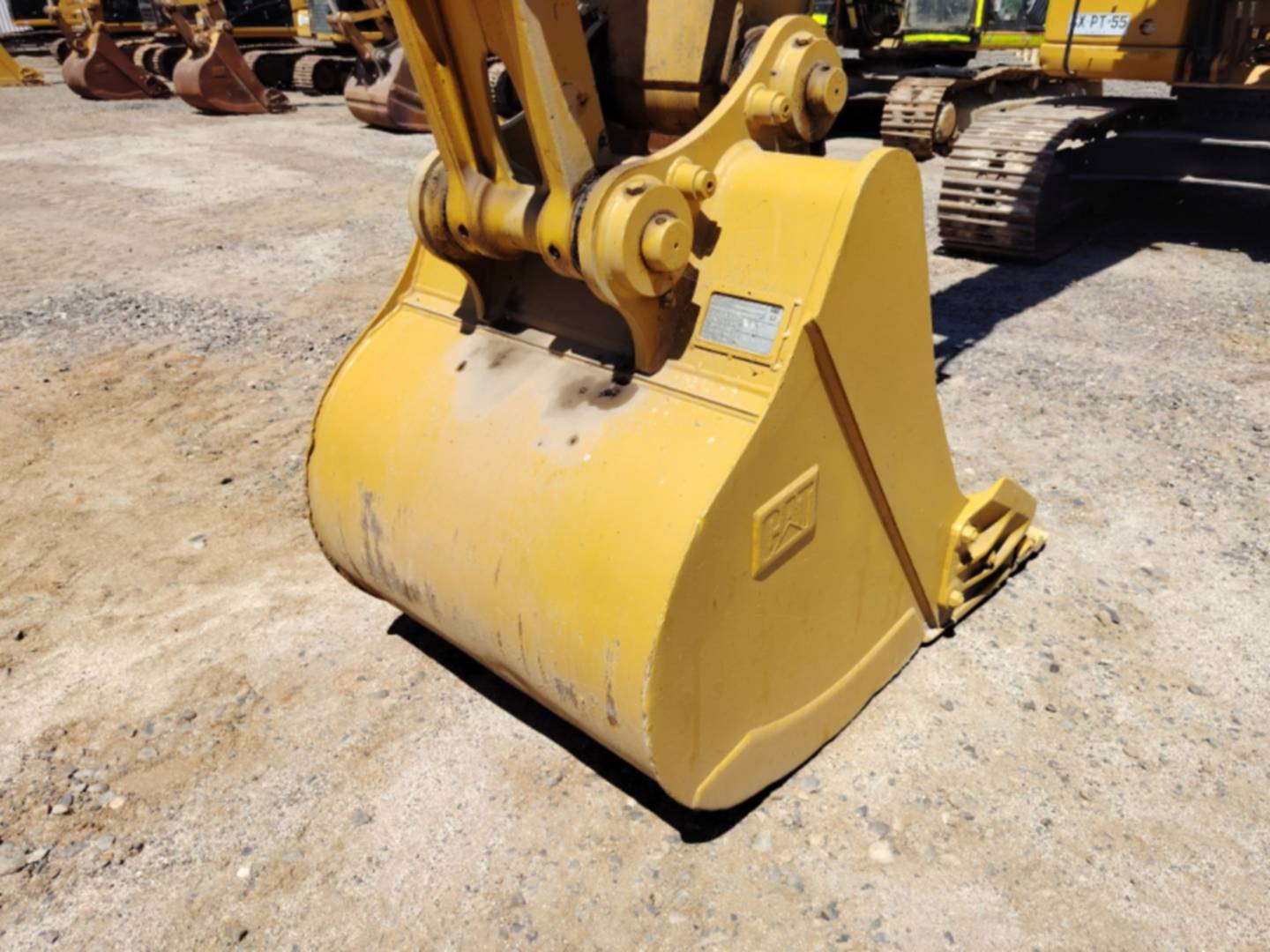

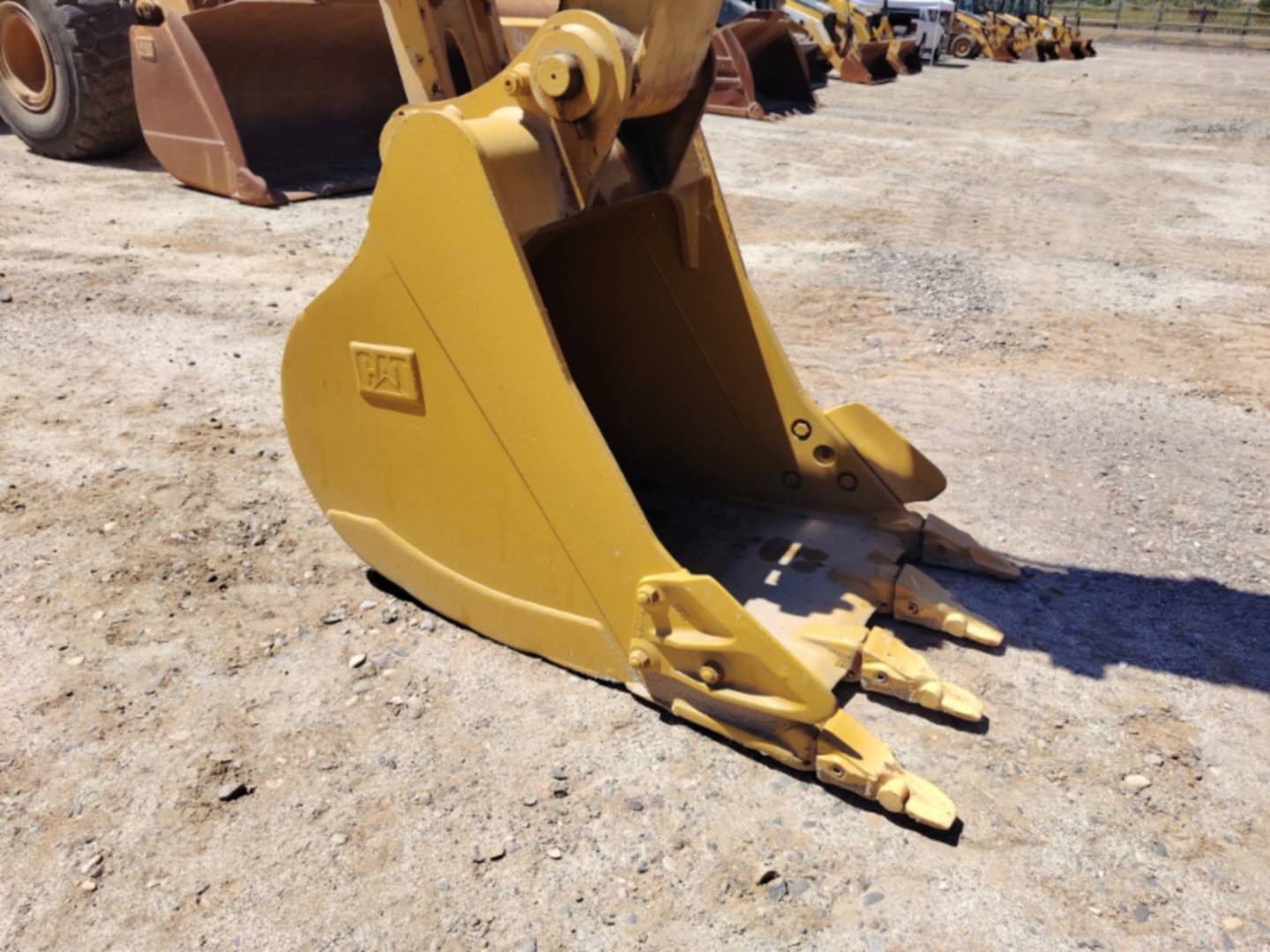

NOTAS: CUCHARÓN	Balde se encuentra en buen estado y operativo, no presenta daños o desgaste.

Medida	Valor

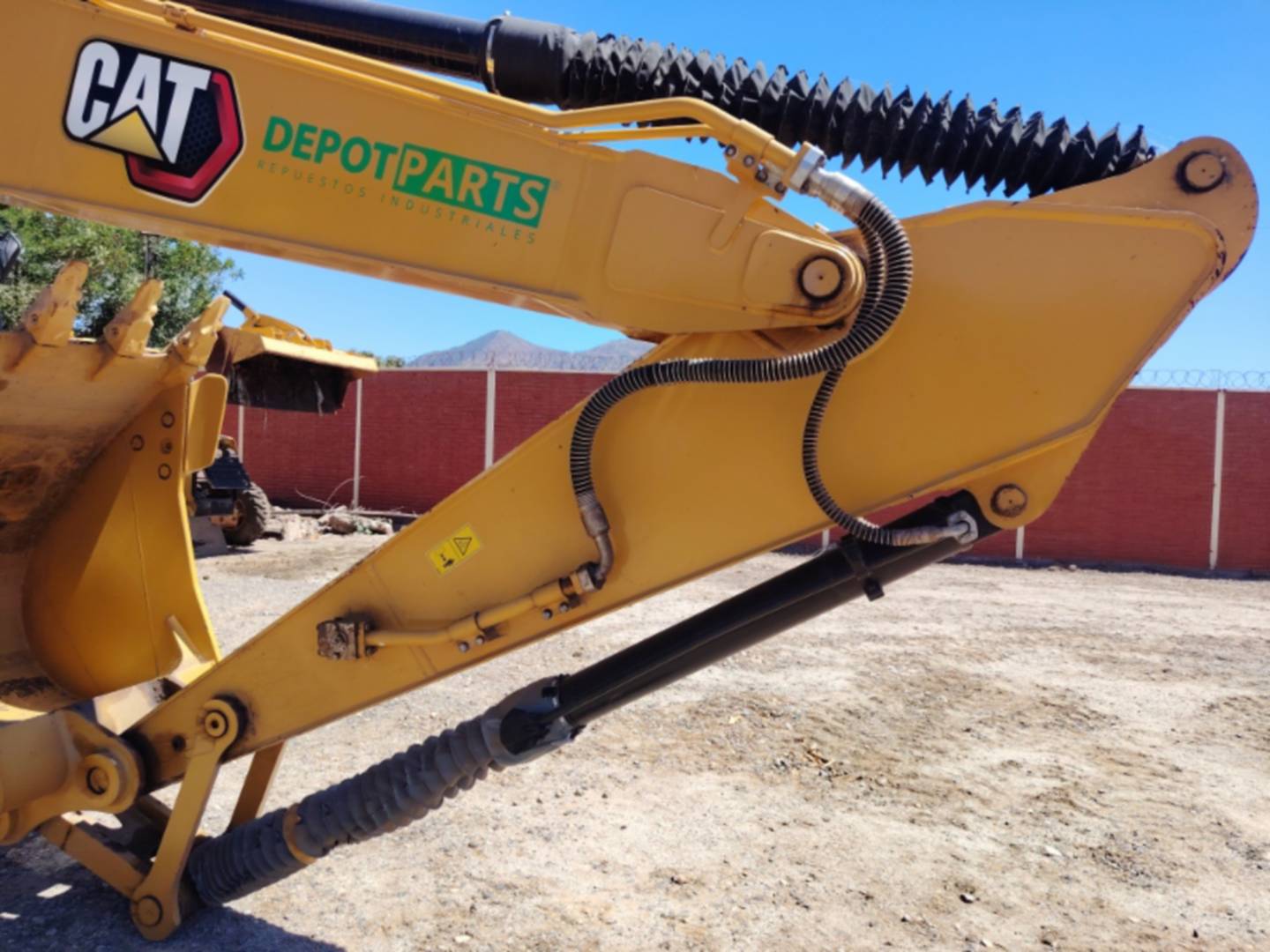

ESTADO DEL BRAZO
PASADORES DEL BRAZO
PASADORES Y BUJES: BRAZO
LONGITUD DEL BRAZO	2.5-M (8.2-FT). B1-FAMILY, SEMI HEAVY-DUTY
NOTAS: BRAZO	Componente operativo, sin daños o desgaste.

Medida	Valor
ESTADO DE LA PLUMA
PASADORES DE LA PLUMA
PASADORES Y BUJES: PLUMA
LONGITUD DE LA PLUMA (LONGITUD REAL)	5.7-M (18.7-FT)
NOTAS: PLUMA	Componente operativo, sin daños o desgaste.

Medida	Valor
CIZALLA	No
CUCHARÓN PARA ACEQUIAS INCLINABLE	No
DESGARRADOR	No
GARFIO	No
GARRA	No
MARTILLO	No
PLACA VIBRATORIA	No
PULVERIZADOR	No
RASTRILLO	No
SINFÍN	No
TENAZA	No
TRITURADORA	No

Medida	Valor

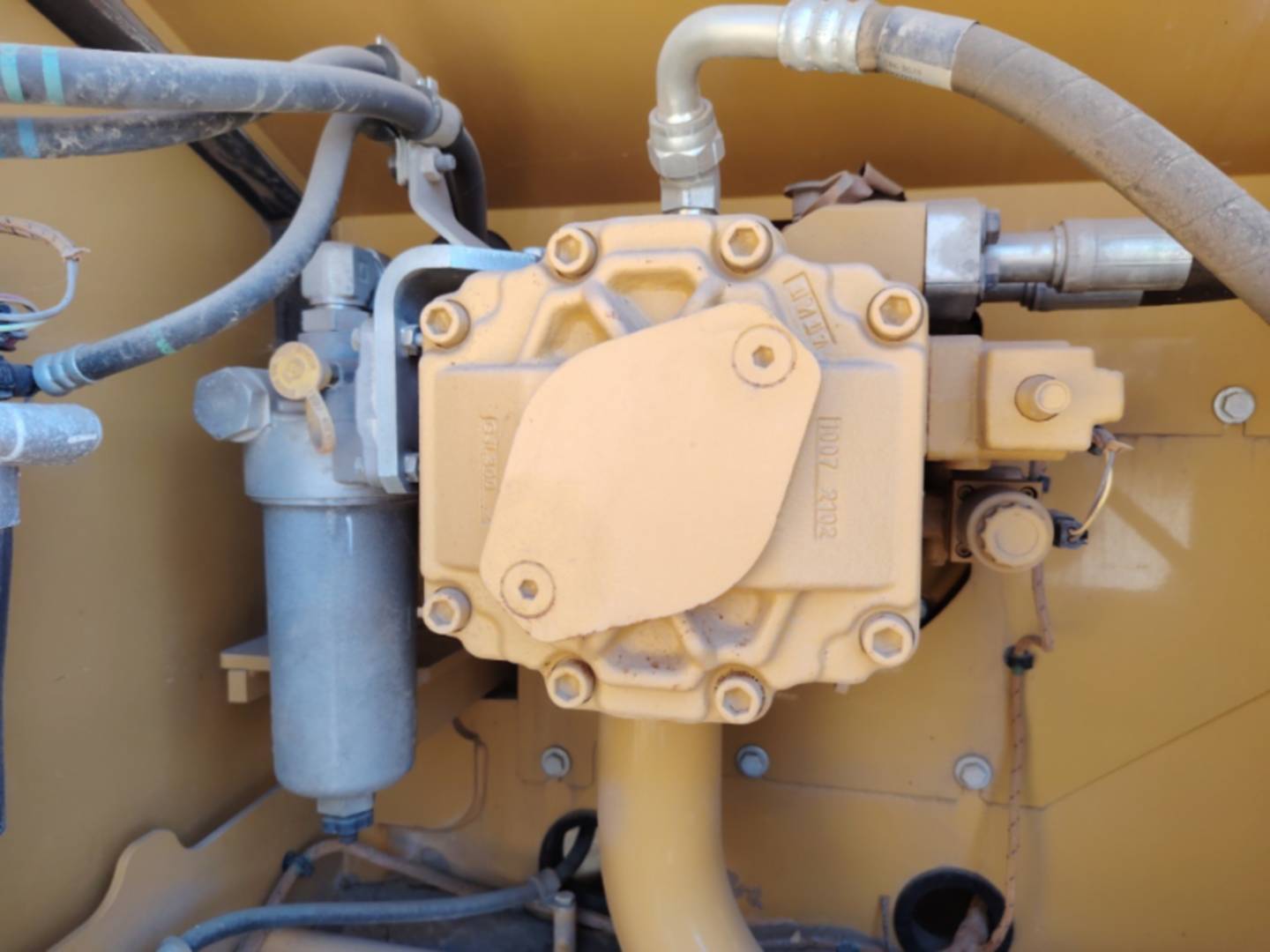

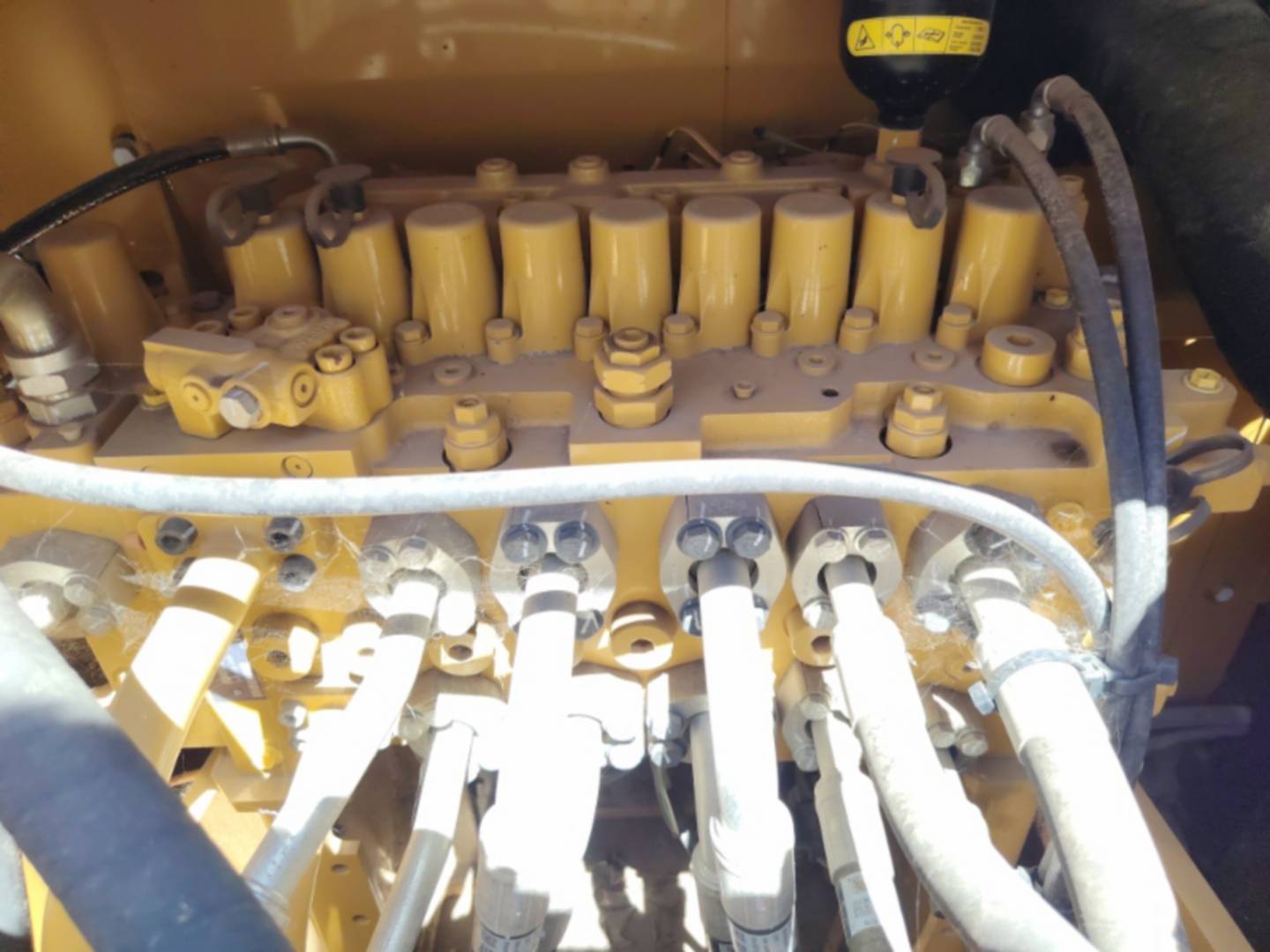

BOMBAS Y VÁLVULAS
CILINDRO DE LA PLUMA	Ambos cilindro cuenta con fundas.
CILINDRO DEL BRAZO	Cilindro cuenta con funda.
CILINDRO DEL CUCHARÓN	Cilindro cuenta con funda.
ENGRANAJE DE ROTACIÓN
ESTADO DE OPERACIÓN: SISTEMA HIDRÁULICO
ESTADO DEL FILTRO (CORTE)
MANDO DE LA BOMBA
MOTORES DE DESPLAZAMIENTO

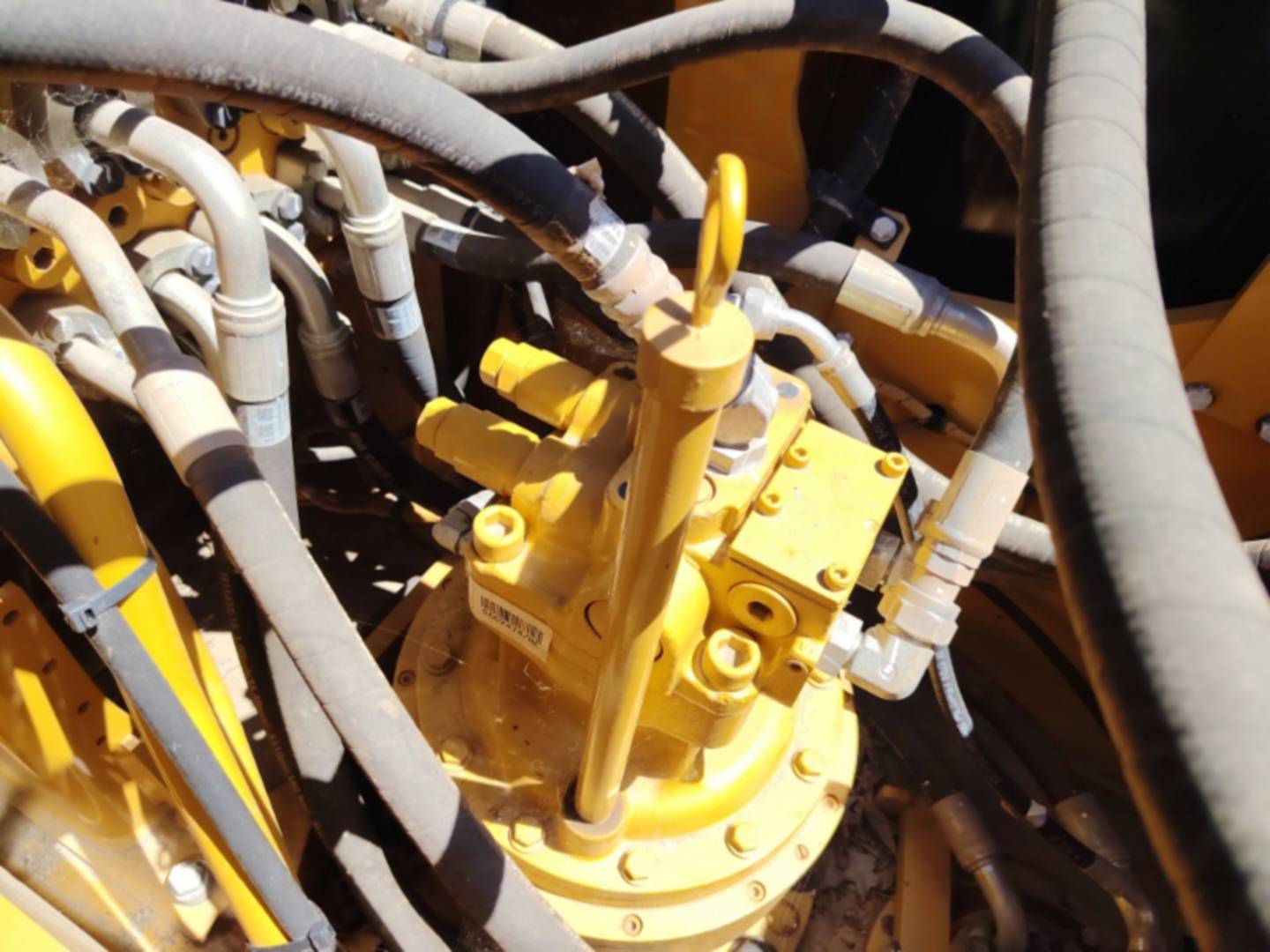

MOTORES DE ROTACIÓN
TANQUE	sobre nivel de aceite hidraulico
TUBERÍAS DE LA MANGUERA
UNIÓN GIRATORIA HIDRÁULICA
VARILLAJE DE CONTROL
NOTAS: SISTEMA HIDRÁULICO	Sistema hidráulico se encuentra operativo, no presenta fugas de aceite o daños en componentes. Sobre nivel de aceite.

Medida	Valor
ALTERNADOR
BATERÍAS/CABLES	cables de baterías con sulfatación y soporte de baterías se encuentra fuera de lugar
CABLEADO
ILUMINACIÓN
MOTOR DE ARRANQUE
NOTAS: SISTEMA ELÉCTRICO, DE ARRANQUE Y DE CARGA	Sistema eléctrico se encuentra funcionando, cables de materias requieren limpieza e instalar soporte de baterias.
AUXILIAR CON ÉTER	No
Calentador del bloque	No

Medida	Valor
BOMBA DE AGUA	presenta humedad, se requiere lavar sector para descartar posibles fugas o daños.
ENFRIADORES
MANDO DEL VENTILADOR
MANGUERAS
RADIADOR
VENTILADOR
Fugas	No
NOTAS: SISTEMA DE ENFRIAMIENTO	Sistema funciona correctamente, bomba de agua presenta humedad por carcasa/empaquetadura, se debe lavar el sector para descartar posibles daños o fuga.

Medida	Valor
ESCAPE/SILENCIADOR
ESTADO DE OPERACIÓN: MOTOR
ESTADO DEL FILTRO DE ACEITE (CORTE)
FILTROS DE AIRE	Filtro de aire con suciedad, requiere limpieza.
REGULADOR
SISTEMA DE INYECCIÓN DE COMBUSTIBLE
SOPORTES DEL MOTOR
AGUA EN EL ACEITE	No
CALCOMANÍA DE LA EPA	No
COMPRESIÓN EN EL RADIADOR	No
FUGAS DE ACEITE	No
GOLPETEO	No
SOPLADO POR	No
¿LOS NIVELES DE FLUIDO SON CORRECTOS?	Si
COLOR DEL ANTICONGELANTE	Rojo CAT
HUMO (B/D/L/W)	NO
NOTAS: MOTOR	Motor Diesel arranca a la llave, se encuentra funcionando correctamente, no presenta humo, ruidos anormales o fugas de aceite.

Medida	Valor
AIRE ACONDICIONADO
CALENTADOR
COJÍN DEL ASIENTO/APOYABRAZOS
CONSOLA DEL TABLERO DE INSTRUMENTOS
INTERRUPTORES
LIMPIAPARABRISAS
LUCES INTERIORES
MEDIDOR
MEDIDORES
PESTILLOS DE LA PUERTA
TABLAS DEL PISO
TABLERO EMS/ADVERTENCIAS
VIDRIO/ESPEJOS
ALARMA DE RETROCESO	Si
MANUAL DE OPERACIÓN Y MANTENIMIENTO ACTUAL	No
MANUAL DE PIEZAS ACTUAL	No
MANUAL DE SEGURIDAD ACTUAL	No
PLACA DE CERTIFICACIÓN ROPS	No

Medida	Valor
BOCINA
FRENO DE LA ROTACIÓN
NOTAS: ELEMENTOS DE SEGURIDAD	Sistema se encuentra operativo, sin daños o observaciones.
CALCOMANÍAS DE SEGURIDAD EN SU LUGAR	Si
CALCOMANÍAS DE SEGURIDAD LEGIBLES	Si
PROTECCIONES DE CABINA	No
ROPS	Si

Medida	Valor
AGARRADERAS
BASTIDOR PRINCIPAL
CAPÓ
CAPÓ CERRADO DEL MOTOR/TUBO DE ESCAPE
CONTRAPESO	Contrapeso con golpe (daño menor) y se encuentra descuadrado.
ESCALONES/ESCALERA
METAL DE LÁMINA
PARACHOQUES	Zócalo frontal derecho y zócalo lateral izquierdo abollados, con daños y golpes.
PARRILLA Y CUBIERTA PROTECTORA DEL RADIADOR
PASARELA
PINTURA
PLÁSTICO
PROTECTOR DEL CÁRTER/CAJA DE BATERÍA
PUERTAS DEL MOTOR
RECIPIENTE DEL ANTEFILTRO
SOLDADURAS DEL BASTIDOR PRINCIPAL
TANQUE DE COMBUSTIBLE	Filtro de malla con suciedad.
NOTAS: ASPECTO GENERAL	Equipo se encuentra en buenas condiciones, presenta daños menores en zócalos y contrapeso descuadrado.
MEDIDAS S.O.S.	No
Se requiere limpieza	No
TANQUES DE COMBUSTIBLE EXTRA	No

INFORMACIÓN DETALLADA

Sin información

CALIFICACIÓN

MALA
ACEPTABLE
BUENA
MUY BIEN
NUEVA

Medida	Valor
COMENTARIO 1	Equipo se encuentra operativo y arrancando a la llave.
COMENTARIO 2	Motor Diesel se encuentra funcionando correctamente, no presenta daños, humo o ruido anormal.
COMENTARIO 3	Sistema hidráulico se encuentra funcionando correctamente.
COMENTARIO 4	Implementos y balde se encuentran en buen estado, no presentan daños, desgastes o juegos.
COMENTARIO 5	Sistema eléctrico se encuentra funcionando, equipo no presenta ningún código activo.
COMENTARIO 6	Sistema de Tren de rodaje se encuentra funcionando, componentes no presentan desgaste, algunos eslabones de ambas cadenas se encuentran agripados, algunas zapatas presentan daños leves y ambas cadenas presentan con excesivo tensado.

Medida	Valor
CAJAS

Medida	Valor
-	-
BASTIDOR DE CADENA: LADO DERECHO	cadena derecha con oxidación.
BASTIDOR DE CADENA: LADO IZQUIERDO	cadena izquierda con oxidación.
Enlaces	Ambas cadenas presentan eslabones agripados.
NOTAS: TREN DE RODAJE	Ambas cadenas presentan oxidación y algunos eslabones se encuentran agripados (requieren lubricación).
NOTAS: TREN DE RODAJE 1	Ambas cadenas presentan excesivo tensado, se debe ajustar según lugar de trabajo donde se llevara el equipo.
NÚMERO DE PIEZA DEL ESLABÓN	585-9088
Pasadores y bujes (Externo)	Componentes en buen estado.
RODILLOS DE SOPORTE	Componentes en buen estado.
RUEDAS GUÍA	Ambos componentes en buen estado.
Segmentos	Componentes en buen estado.
VIDA ÚTIL RESTANTE EN PROMEDIO: TREN DE RODAJE	100%
Zapatas de cadena	zapata quebrada en cadena izquierda y zapatas dobladas en lado derecho.
¿SE GIRARON LOS PASADORES Y LOS BUJES?	No

Concepto	Medición izquierda	Desgaste izquierda (%)	Horas posibles izquierda	Desgaste derecha (%)	Medición derecha	Horas posibles derecha
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-

Medida	Valor
DIENTES/ADAPTADORES
LADOS DEL CUCHARÓN
MONTAJES DEL CUCHARÓN
PARTE INFERIOR DEL CUCHARÓN
VARILLAJE DEL CUCHARÓN
Acoplador rápido	No
MARCA	Caterpillar
NOTAS: CUCHARÓN	Balde se encuentra en buen estado y operativo, no presenta daños o desgaste.

Medida	Valor
ESTADO DEL BRAZO
PASADORES DEL BRAZO
PASADORES Y BUJES: BRAZO
LONGITUD DEL BRAZO	2.5-M (8.2-FT). B1-FAMILY, SEMI HEAVY-DUTY
NOTAS: BRAZO	Componente operativo, sin daños o desgaste.

Medida	Valor
ESTADO DE LA PLUMA
PASADORES DE LA PLUMA
PASADORES Y BUJES: PLUMA
LONGITUD DE LA PLUMA (LONGITUD REAL)	5.7-M (18.7-FT)
NOTAS: PLUMA	Componente operativo, sin daños o desgaste.

Medida	Valor
CIZALLA	No
CUCHARÓN PARA ACEQUIAS INCLINABLE	No
DESGARRADOR	No
GARFIO	No
GARRA	No
MARTILLO	No
PLACA VIBRATORIA	No
PULVERIZADOR	No
RASTRILLO	No
SINFÍN	No
TENAZA	No
TRITURADORA	No

Medida	Valor
BOMBAS Y VÁLVULAS
CILINDRO DE LA PLUMA	Ambos cilindro cuenta con fundas.
CILINDRO DEL BRAZO	Cilindro cuenta con funda.
CILINDRO DEL CUCHARÓN	Cilindro cuenta con funda.
ENGRANAJE DE ROTACIÓN
ESTADO DE OPERACIÓN: SISTEMA HIDRÁULICO
ESTADO DEL FILTRO (CORTE)
MANDO DE LA BOMBA
MOTORES DE DESPLAZAMIENTO
MOTORES DE ROTACIÓN
TANQUE	sobre nivel de aceite hidraulico
TUBERÍAS DE LA MANGUERA
UNIÓN GIRATORIA HIDRÁULICA
VARILLAJE DE CONTROL
NOTAS: SISTEMA HIDRÁULICO	Sistema hidráulico se encuentra operativo, no presenta fugas de aceite o daños en componentes. Sobre nivel de aceite.

Medida	Valor
ALTERNADOR
BATERÍAS/CABLES	cables de baterías con sulfatación y soporte de baterías se encuentra fuera de lugar
CABLEADO
ILUMINACIÓN
MOTOR DE ARRANQUE
NOTAS: SISTEMA ELÉCTRICO, DE ARRANQUE Y DE CARGA	Sistema eléctrico se encuentra funcionando, cables de materias requieren limpieza e instalar soporte de baterias.
AUXILIAR CON ÉTER	No
Calentador del bloque	No

Medida	Valor
BOMBA DE AGUA	presenta humedad, se requiere lavar sector para descartar posibles fugas o daños.
ENFRIADORES
MANDO DEL VENTILADOR
MANGUERAS
RADIADOR
VENTILADOR
Fugas	No
NOTAS: SISTEMA DE ENFRIAMIENTO	Sistema funciona correctamente, bomba de agua presenta humedad por carcasa/empaquetadura, se debe lavar el sector para descartar posibles daños o fuga.

Medida	Valor
ESCAPE/SILENCIADOR
ESTADO DE OPERACIÓN: MOTOR
ESTADO DEL FILTRO DE ACEITE (CORTE)
FILTROS DE AIRE	Filtro de aire con suciedad, requiere limpieza.
REGULADOR
SISTEMA DE INYECCIÓN DE COMBUSTIBLE
SOPORTES DEL MOTOR
AGUA EN EL ACEITE	No
CALCOMANÍA DE LA EPA	No
COMPRESIÓN EN EL RADIADOR	No
FUGAS DE ACEITE	No
GOLPETEO	No
SOPLADO POR	No
¿LOS NIVELES DE FLUIDO SON CORRECTOS?	Si
COLOR DEL ANTICONGELANTE	Rojo CAT
HUMO (B/D/L/W)	NO
NOTAS: MOTOR	Motor Diesel arranca a la llave, se encuentra funcionando correctamente, no presenta humo, ruidos anormales o fugas de aceite.

Medida	Valor
AIRE ACONDICIONADO
CALENTADOR
COJÍN DEL ASIENTO/APOYABRAZOS
CONSOLA DEL TABLERO DE INSTRUMENTOS
INTERRUPTORES
LIMPIAPARABRISAS
LUCES INTERIORES
MEDIDOR
MEDIDORES
PESTILLOS DE LA PUERTA
TABLAS DEL PISO
TABLERO EMS/ADVERTENCIAS
VIDRIO/ESPEJOS
ALARMA DE RETROCESO	Si
MANUAL DE OPERACIÓN Y MANTENIMIENTO ACTUAL	No
MANUAL DE PIEZAS ACTUAL	No
MANUAL DE SEGURIDAD ACTUAL	No
PLACA DE CERTIFICACIÓN ROPS	No

Medida	Valor
BOCINA
FRENO DE LA ROTACIÓN
NOTAS: ELEMENTOS DE SEGURIDAD	Sistema se encuentra operativo, sin daños o observaciones.
CALCOMANÍAS DE SEGURIDAD EN SU LUGAR	Si
CALCOMANÍAS DE SEGURIDAD LEGIBLES	Si
PROTECCIONES DE CABINA	No
ROPS	Si

Medida	Valor
AGARRADERAS
BASTIDOR PRINCIPAL
CAPÓ
CAPÓ CERRADO DEL MOTOR/TUBO DE ESCAPE
CONTRAPESO	Contrapeso con golpe (daño menor) y se encuentra descuadrado.
ESCALONES/ESCALERA
METAL DE LÁMINA
PARACHOQUES	Zócalo frontal derecho y zócalo lateral izquierdo abollados, con daños y golpes.
PARRILLA Y CUBIERTA PROTECTORA DEL RADIADOR
PASARELA
PINTURA
PLÁSTICO
PROTECTOR DEL CÁRTER/CAJA DE BATERÍA
PUERTAS DEL MOTOR
RECIPIENTE DEL ANTEFILTRO
SOLDADURAS DEL BASTIDOR PRINCIPAL
TANQUE DE COMBUSTIBLE	Filtro de malla con suciedad.
NOTAS: ASPECTO GENERAL	Equipo se encuentra en buenas condiciones, presenta daños menores en zócalos y contrapeso descuadrado.
MEDIDAS S.O.S.	No
Se requiere limpieza	No
TANQUES DE COMBUSTIBLE EXTRA	No

Medida	Valor
COMENTARIO 1	Equipo se encuentra operativo y arrancando a la llave.
COMENTARIO 2	Motor Diesel se encuentra funcionando correctamente, no presenta daños, humo o ruido anormal.
COMENTARIO 3	Sistema hidráulico se encuentra funcionando correctamente.
COMENTARIO 4	Implementos y balde se encuentran en buen estado, no presentan daños, desgastes o juegos.
COMENTARIO 5	Sistema eléctrico se encuentra funcionando, equipo no presenta ningún código activo.
COMENTARIO 6	Sistema de Tren de rodaje se encuentra funcionando, componentes no presentan desgaste, algunos eslabones de ambas cadenas se encuentran agripados, algunas zapatas presentan daños leves y ambas cadenas presentan con excesivo tensado.

Medida	Valor
CAJAS

Medida	Valor
-	-
BASTIDOR DE CADENA: LADO DERECHO	cadena derecha con oxidación.
BASTIDOR DE CADENA: LADO IZQUIERDO	cadena izquierda con oxidación.
Enlaces	Ambas cadenas presentan eslabones agripados.
NOTAS: TREN DE RODAJE	Ambas cadenas presentan oxidación y algunos eslabones se encuentran agripados (requieren lubricación).
NOTAS: TREN DE RODAJE 1	Ambas cadenas presentan excesivo tensado, se debe ajustar según lugar de trabajo donde se llevara el equipo.
NÚMERO DE PIEZA DEL ESLABÓN	585-9088
Pasadores y bujes (Externo)	Componentes en buen estado.
RODILLOS DE SOPORTE	Componentes en buen estado.
RUEDAS GUÍA	Ambos componentes en buen estado.
Segmentos	Componentes en buen estado.
VIDA ÚTIL RESTANTE EN PROMEDIO: TREN DE RODAJE	100%
Zapatas de cadena	zapata quebrada en cadena izquierda y zapatas dobladas en lado derecho.
¿SE GIRARON LOS PASADORES Y LOS BUJES?	No

Concepto	Medición izquierda	Desgaste izquierda (%)	Horas posibles izquierda	Desgaste derecha (%)	Medición derecha	Horas posibles derecha
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-

Medida	Valor
DIENTES/ADAPTADORES
LADOS DEL CUCHARÓN
MONTAJES DEL CUCHARÓN
PARTE INFERIOR DEL CUCHARÓN
VARILLAJE DEL CUCHARÓN
Acoplador rápido	No
MARCA	Caterpillar
NOTAS: CUCHARÓN	Balde se encuentra en buen estado y operativo, no presenta daños o desgaste.

Medida	Valor
ESTADO DEL BRAZO
PASADORES DEL BRAZO
PASADORES Y BUJES: BRAZO
LONGITUD DEL BRAZO	2.5-M (8.2-FT). B1-FAMILY, SEMI HEAVY-DUTY
NOTAS: BRAZO	Componente operativo, sin daños o desgaste.

Medida	Valor
ESTADO DE LA PLUMA
PASADORES DE LA PLUMA
PASADORES Y BUJES: PLUMA
LONGITUD DE LA PLUMA (LONGITUD REAL)	5.7-M (18.7-FT)
NOTAS: PLUMA	Componente operativo, sin daños o desgaste.

Medida	Valor
CIZALLA	No
CUCHARÓN PARA ACEQUIAS INCLINABLE	No
DESGARRADOR	No
GARFIO	No
GARRA	No
MARTILLO	No
PLACA VIBRATORIA	No
PULVERIZADOR	No
RASTRILLO	No
SINFÍN	No
TENAZA	No
TRITURADORA	No

Medida	Valor
BOMBAS Y VÁLVULAS

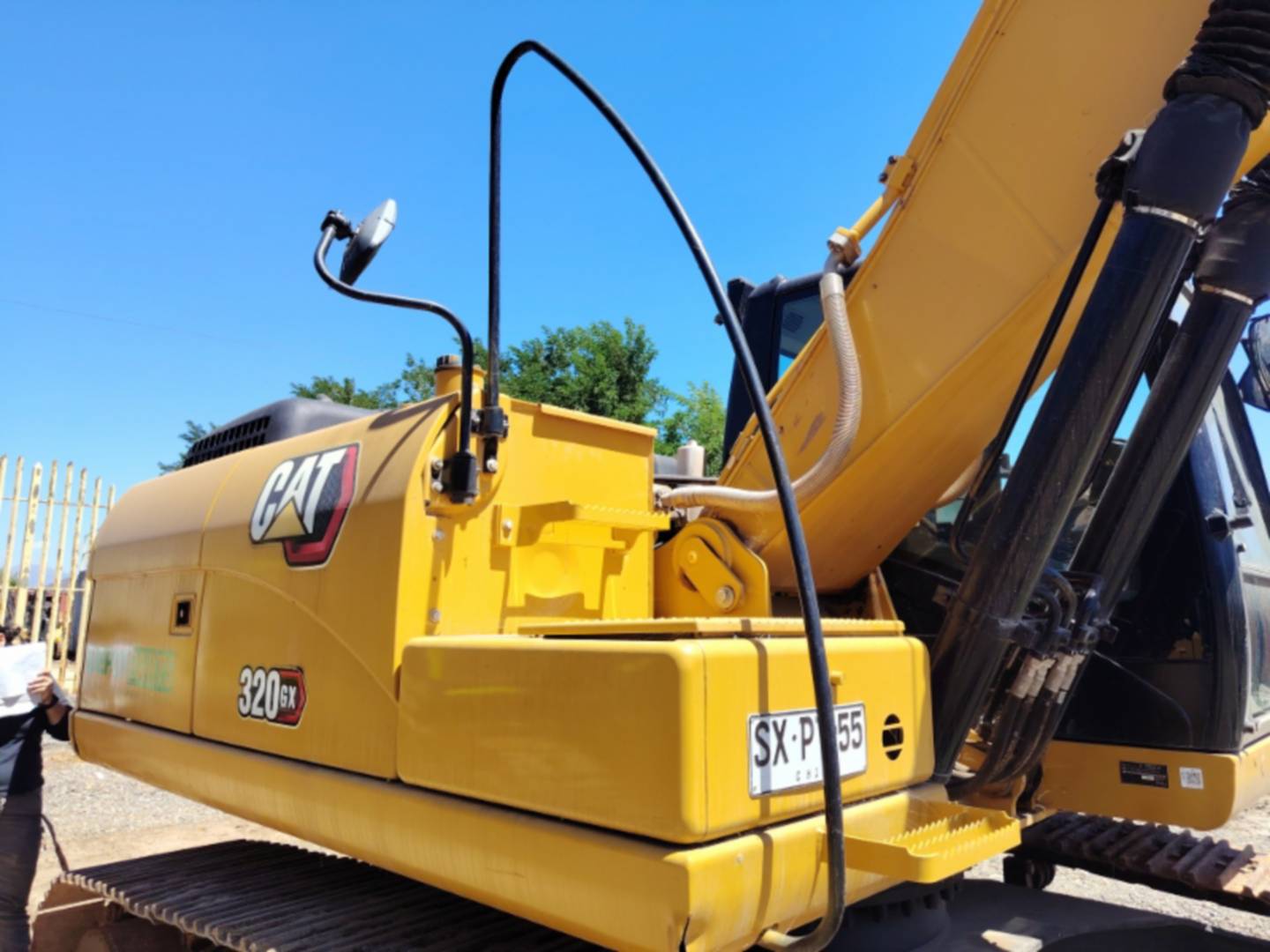

CILINDRO DE LA PLUMA	Ambos cilindro cuenta con fundas.
CILINDRO DEL BRAZO	Cilindro cuenta con funda.
CILINDRO DEL CUCHARÓN	Cilindro cuenta con funda.
ENGRANAJE DE ROTACIÓN
ESTADO DE OPERACIÓN: SISTEMA HIDRÁULICO
ESTADO DEL FILTRO (CORTE)
MANDO DE LA BOMBA
MOTORES DE DESPLAZAMIENTO
MOTORES DE ROTACIÓN
TANQUE	sobre nivel de aceite hidraulico
TUBERÍAS DE LA MANGUERA
UNIÓN GIRATORIA HIDRÁULICA
VARILLAJE DE CONTROL
NOTAS: SISTEMA HIDRÁULICO	Sistema hidráulico se encuentra operativo, no presenta fugas de aceite o daños en componentes. Sobre nivel de aceite.

Medida	Valor
ALTERNADOR
BATERÍAS/CABLES	cables de baterías con sulfatación y soporte de baterías se encuentra fuera de lugar
CABLEADO
ILUMINACIÓN
MOTOR DE ARRANQUE
NOTAS: SISTEMA ELÉCTRICO, DE ARRANQUE Y DE CARGA	Sistema eléctrico se encuentra funcionando, cables de materias requieren limpieza e instalar soporte de baterias.
AUXILIAR CON ÉTER	No
Calentador del bloque	No

Medida	Valor
BOMBA DE AGUA	presenta humedad, se requiere lavar sector para descartar posibles fugas o daños.
ENFRIADORES
MANDO DEL VENTILADOR
MANGUERAS

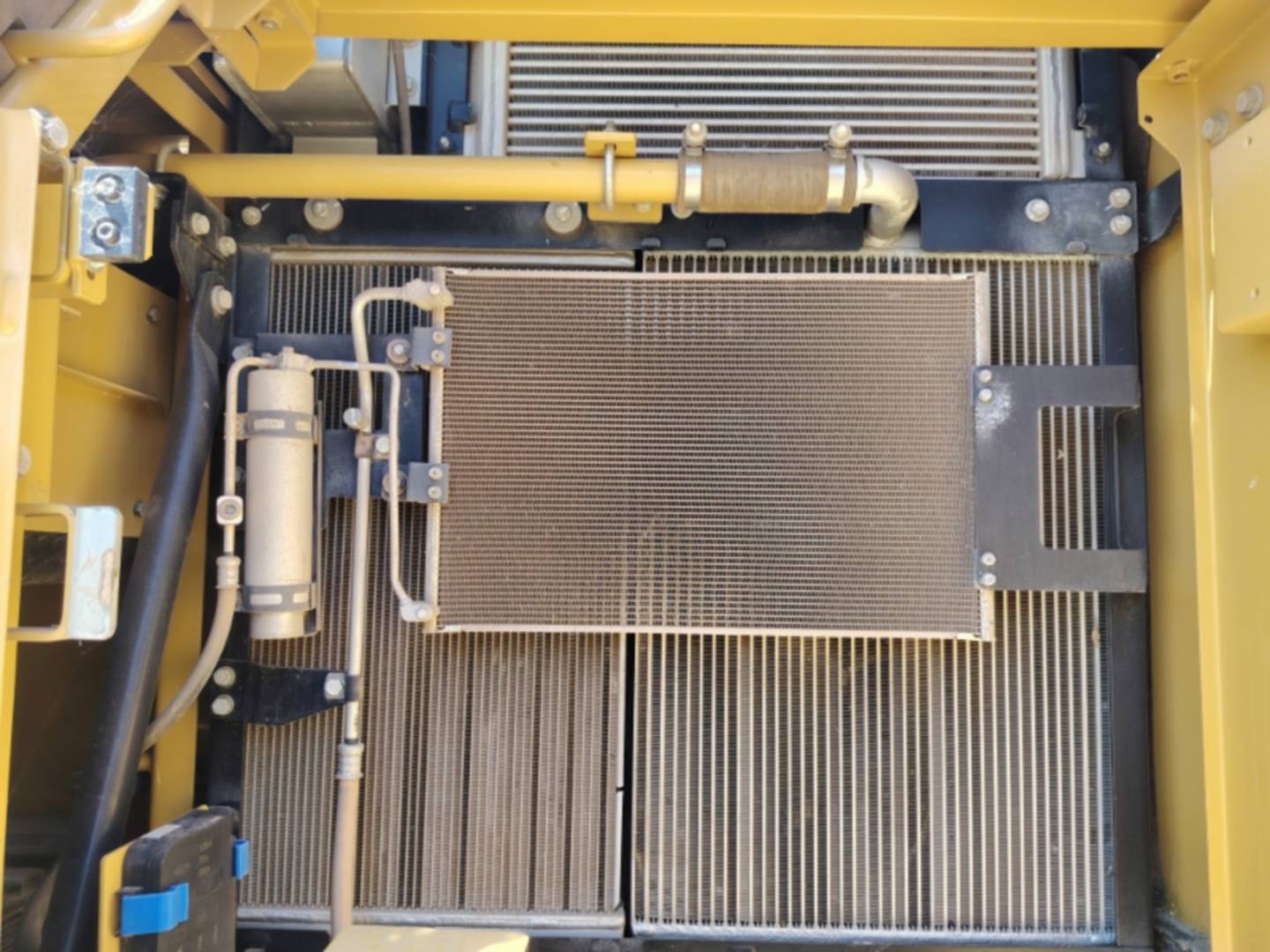

RADIADOR
VENTILADOR
Fugas	No
NOTAS: SISTEMA DE ENFRIAMIENTO	Sistema funciona correctamente, bomba de agua presenta humedad por carcasa/empaquetadura, se debe lavar el sector para descartar posibles daños o fuga.

Medida	Valor
ESCAPE/SILENCIADOR

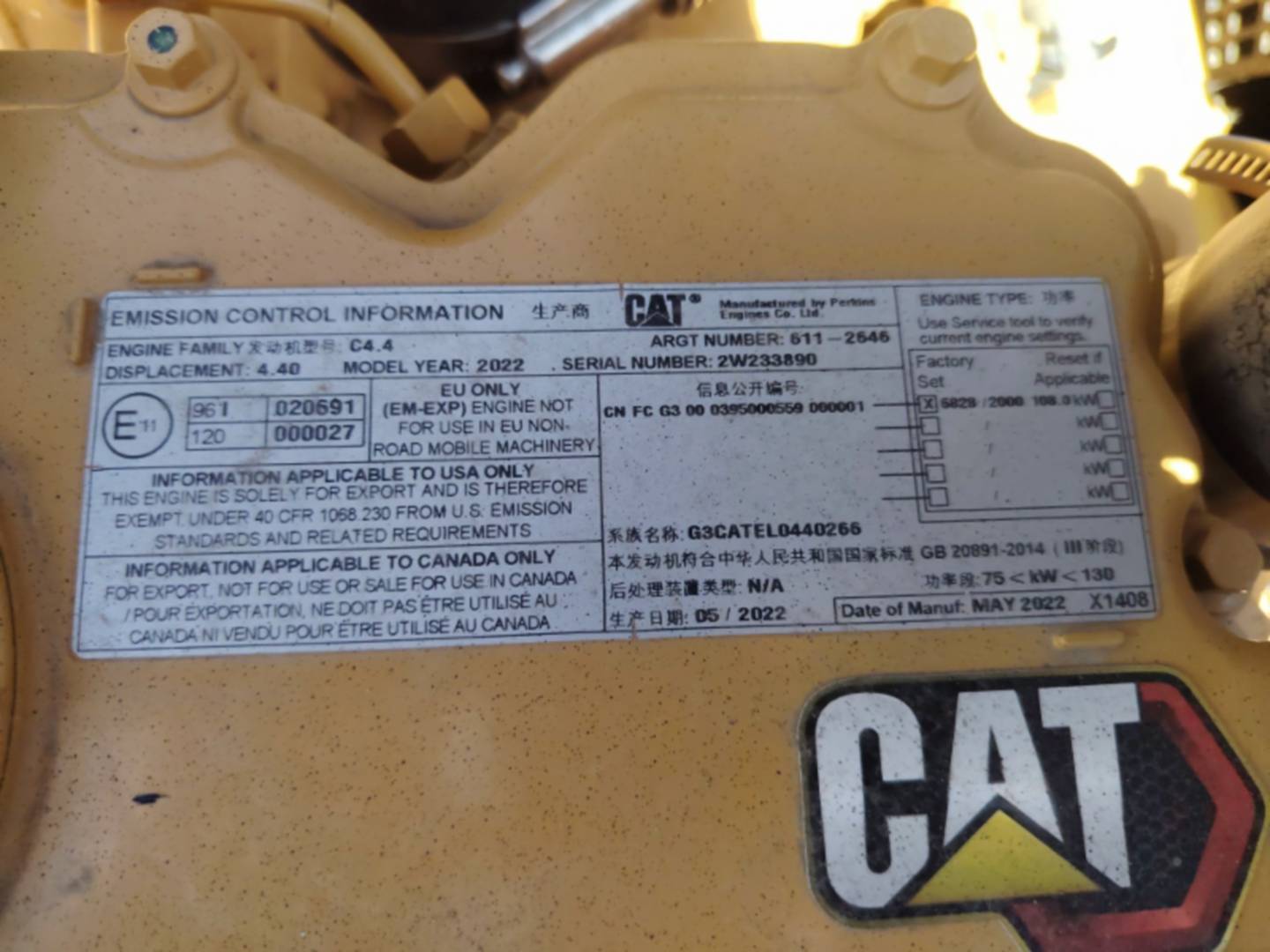

ESTADO DE OPERACIÓN: MOTOR
ESTADO DEL FILTRO DE ACEITE (CORTE)
FILTROS DE AIRE	Filtro de aire con suciedad, requiere limpieza.
REGULADOR
SISTEMA DE INYECCIÓN DE COMBUSTIBLE
SOPORTES DEL MOTOR
AGUA EN EL ACEITE	No
CALCOMANÍA DE LA EPA	No
COMPRESIÓN EN EL RADIADOR	No
FUGAS DE ACEITE	No
GOLPETEO	No
SOPLADO POR	No
¿LOS NIVELES DE FLUIDO SON CORRECTOS?	Si
COLOR DEL ANTICONGELANTE	Rojo CAT
HUMO (B/D/L/W)	NO
NOTAS: MOTOR	Motor Diesel arranca a la llave, se encuentra funcionando correctamente, no presenta humo, ruidos anormales o fugas de aceite.

Medida	Valor

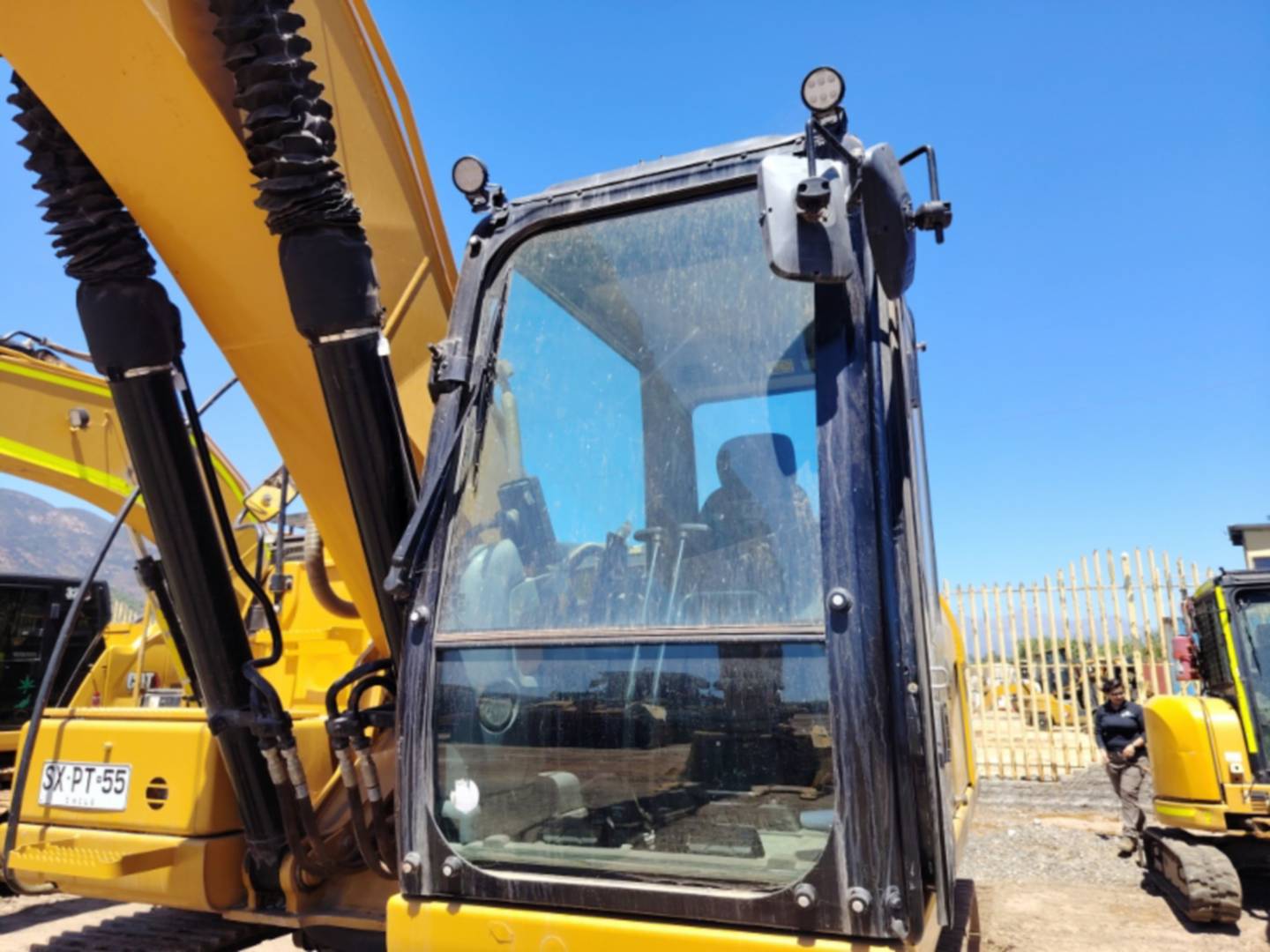

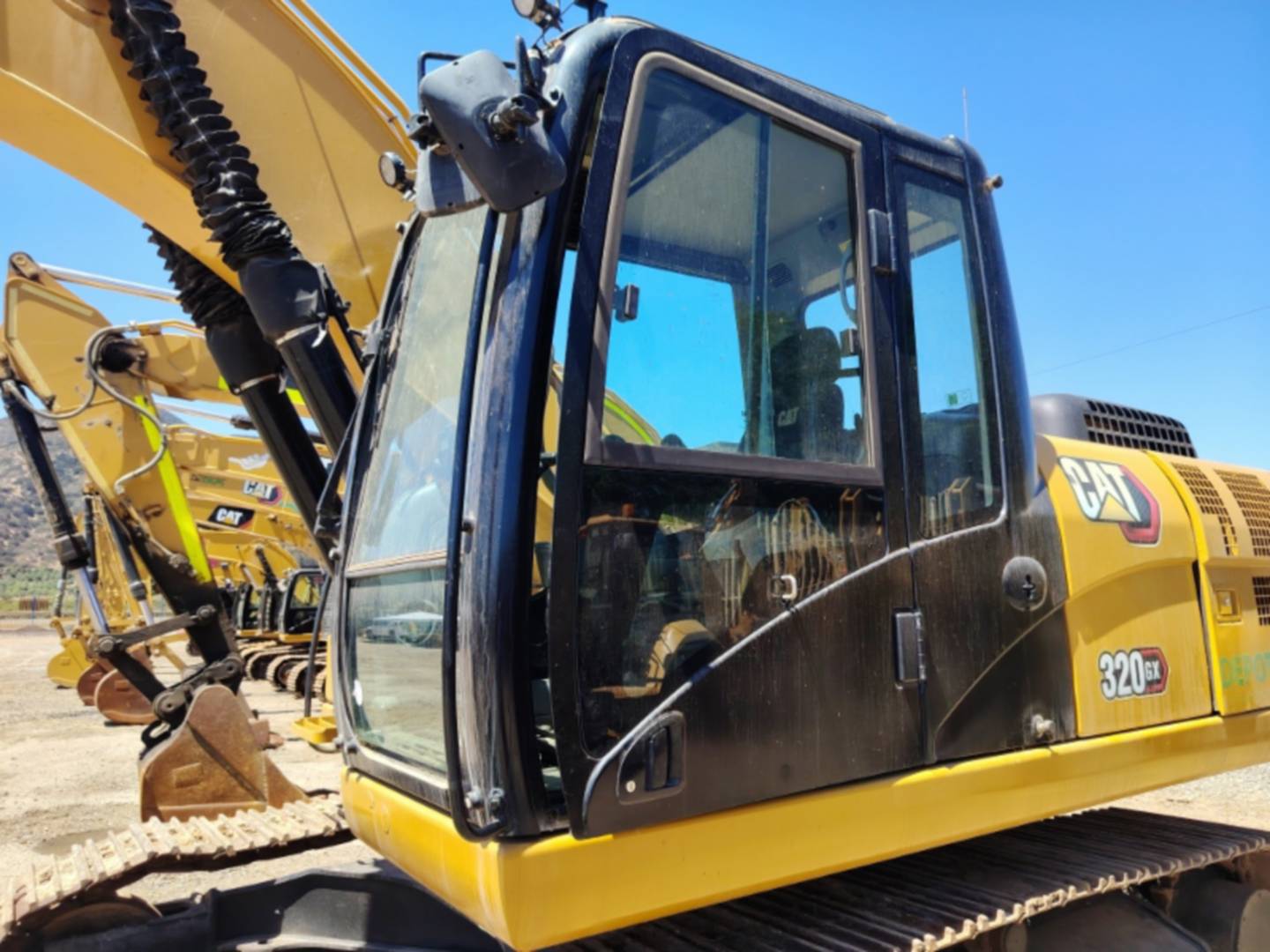

AIRE ACONDICIONADO
CALENTADOR
COJÍN DEL ASIENTO/APOYABRAZOS
CONSOLA DEL TABLERO DE INSTRUMENTOS
INTERRUPTORES
LIMPIAPARABRISAS
LUCES INTERIORES
MEDIDOR
MEDIDORES
PESTILLOS DE LA PUERTA
TABLAS DEL PISO

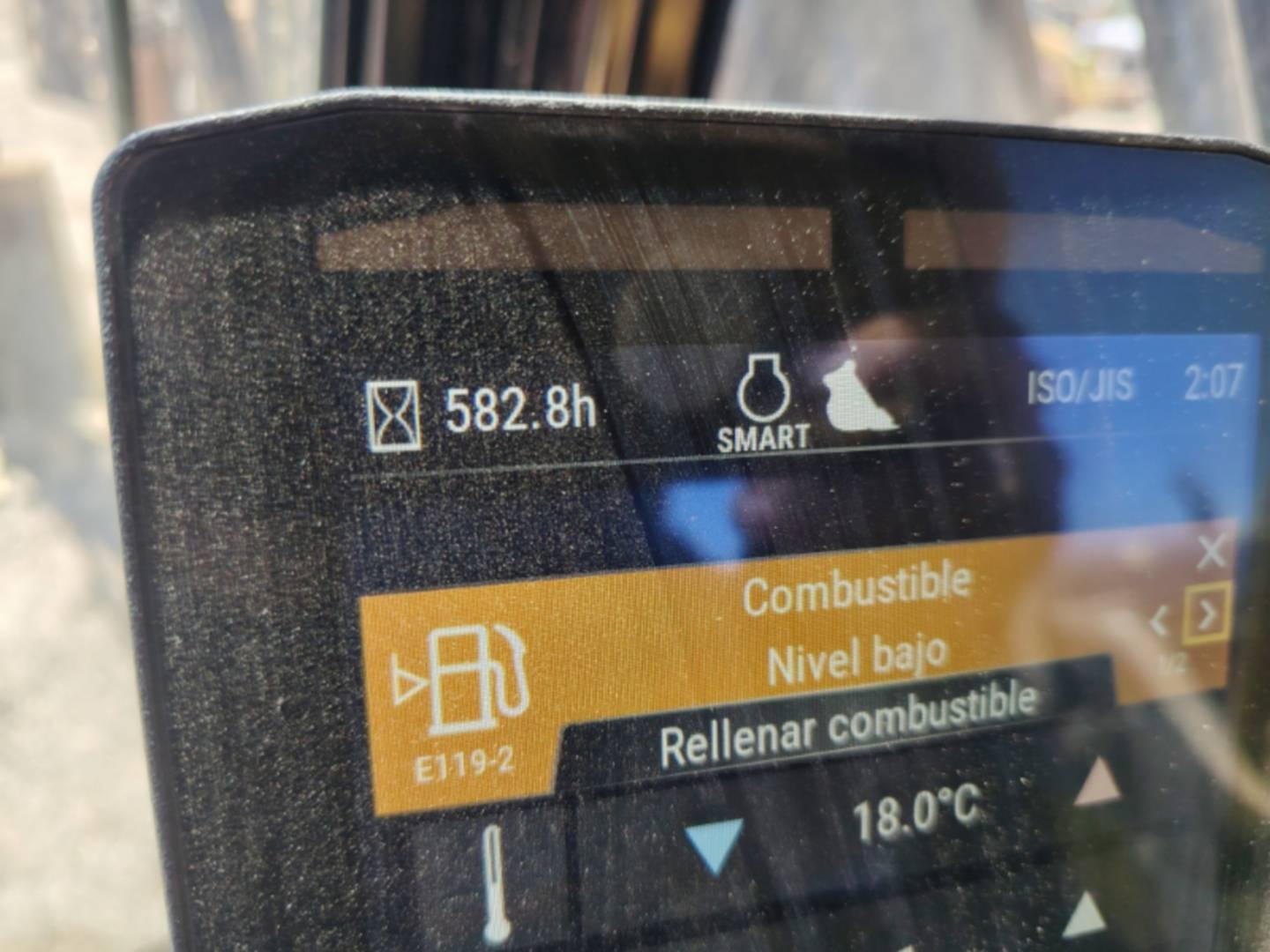

TABLERO EMS/ADVERTENCIAS
VIDRIO/ESPEJOS
ALARMA DE RETROCESO	Si
MANUAL DE OPERACIÓN Y MANTENIMIENTO ACTUAL	No
MANUAL DE PIEZAS ACTUAL	No
MANUAL DE SEGURIDAD ACTUAL	No
PLACA DE CERTIFICACIÓN ROPS	No

Medida	Valor
BOCINA
FRENO DE LA ROTACIÓN
NOTAS: ELEMENTOS DE SEGURIDAD	Sistema se encuentra operativo, sin daños o observaciones.
CALCOMANÍAS DE SEGURIDAD EN SU LUGAR	Si
CALCOMANÍAS DE SEGURIDAD LEGIBLES	Si
PROTECCIONES DE CABINA	No
ROPS	Si

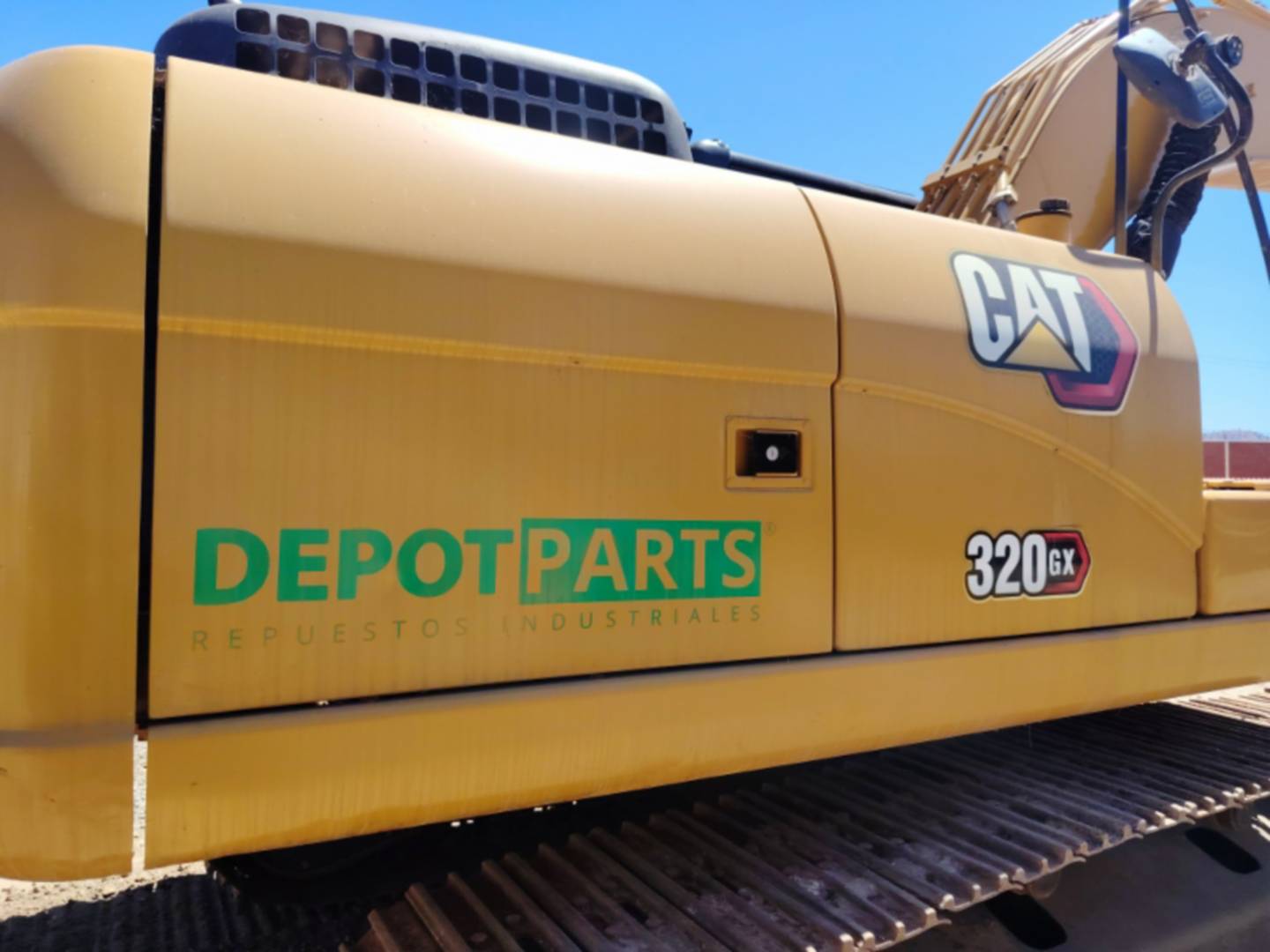

Medida	Valor
AGARRADERAS
BASTIDOR PRINCIPAL
CAPÓ
CAPÓ CERRADO DEL MOTOR/TUBO DE ESCAPE
CONTRAPESO	Contrapeso con golpe (daño menor) y se encuentra descuadrado.
ESCALONES/ESCALERA
METAL DE LÁMINA
PARACHOQUES	Zócalo frontal derecho y zócalo lateral izquierdo abollados, con daños y golpes.
PARRILLA Y CUBIERTA PROTECTORA DEL RADIADOR
PASARELA
PINTURA
PLÁSTICO
PROTECTOR DEL CÁRTER/CAJA DE BATERÍA
PUERTAS DEL MOTOR
RECIPIENTE DEL ANTEFILTRO
SOLDADURAS DEL BASTIDOR PRINCIPAL
TANQUE DE COMBUSTIBLE	Filtro de malla con suciedad.
NOTAS: ASPECTO GENERAL	Equipo se encuentra en buenas condiciones, presenta daños menores en zócalos y contrapeso descuadrado.
MEDIDAS S.O.S.	No
Se requiere limpieza	No
TANQUES DE COMBUSTIBLE EXTRA	No

Medida	Valor
COMENTARIO 1	Equipo se encuentra operativo y arrancando a la llave.
COMENTARIO 2	Motor Diesel se encuentra funcionando correctamente, no presenta daños, humo o ruido anormal.
COMENTARIO 3	Sistema hidráulico se encuentra funcionando correctamente.
COMENTARIO 4	Implementos y balde se encuentran en buen estado, no presentan daños, desgastes o juegos.
COMENTARIO 5	Sistema eléctrico se encuentra funcionando, equipo no presenta ningún código activo.
COMENTARIO 6	Sistema de Tren de rodaje se encuentra funcionando, componentes no presentan desgaste, algunos eslabones de ambas cadenas se encuentran agripados, algunas zapatas presentan daños leves y ambas cadenas presentan con excesivo tensado.

Medida	Valor
CAJAS

Medida	Valor
-	-
BASTIDOR DE CADENA: LADO DERECHO	cadena derecha con oxidación.
BASTIDOR DE CADENA: LADO IZQUIERDO	cadena izquierda con oxidación.
Enlaces	Ambas cadenas presentan eslabones agripados.
NOTAS: TREN DE RODAJE	Ambas cadenas presentan oxidación y algunos eslabones se encuentran agripados (requieren lubricación).
NOTAS: TREN DE RODAJE 1	Ambas cadenas presentan excesivo tensado, se debe ajustar según lugar de trabajo donde se llevara el equipo.
NÚMERO DE PIEZA DEL ESLABÓN	585-9088
Pasadores y bujes (Externo)	Componentes en buen estado.
RODILLOS DE SOPORTE	Componentes en buen estado.
RUEDAS GUÍA	Ambos componentes en buen estado.
Segmentos	Componentes en buen estado.
VIDA ÚTIL RESTANTE EN PROMEDIO: TREN DE RODAJE	100%
Zapatas de cadena	zapata quebrada en cadena izquierda y zapatas dobladas en lado derecho.
¿SE GIRARON LOS PASADORES Y LOS BUJES?	No

Concepto	Medición izquierda	Desgaste izquierda (%)	Horas posibles izquierda	Desgaste derecha (%)	Medición derecha	Horas posibles derecha
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-

Medida	Valor
DIENTES/ADAPTADORES
LADOS DEL CUCHARÓN
MONTAJES DEL CUCHARÓN
PARTE INFERIOR DEL CUCHARÓN
VARILLAJE DEL CUCHARÓN
Acoplador rápido	No
MARCA	Caterpillar
NOTAS: CUCHARÓN	Balde se encuentra en buen estado y operativo, no presenta daños o desgaste.

Medida	Valor
ESTADO DEL BRAZO
PASADORES DEL BRAZO
PASADORES Y BUJES: BRAZO
LONGITUD DEL BRAZO	2.5-M (8.2-FT). B1-FAMILY, SEMI HEAVY-DUTY
NOTAS: BRAZO	Componente operativo, sin daños o desgaste.

Medida	Valor
ESTADO DE LA PLUMA
PASADORES DE LA PLUMA
PASADORES Y BUJES: PLUMA
LONGITUD DE LA PLUMA (LONGITUD REAL)	5.7-M (18.7-FT)
NOTAS: PLUMA	Componente operativo, sin daños o desgaste.

Medida	Valor
CIZALLA	No
CUCHARÓN PARA ACEQUIAS INCLINABLE	No
DESGARRADOR	No
GARFIO	No
GARRA	No
MARTILLO	No
PLACA VIBRATORIA	No
PULVERIZADOR	No
RASTRILLO	No
SINFÍN	No
TENAZA	No
TRITURADORA	No

Medida	Valor
BOMBAS Y VÁLVULAS
CILINDRO DE LA PLUMA	Ambos cilindro cuenta con fundas.
CILINDRO DEL BRAZO	Cilindro cuenta con funda.
CILINDRO DEL CUCHARÓN	Cilindro cuenta con funda.
ENGRANAJE DE ROTACIÓN
ESTADO DE OPERACIÓN: SISTEMA HIDRÁULICO
ESTADO DEL FILTRO (CORTE)
MANDO DE LA BOMBA
MOTORES DE DESPLAZAMIENTO
MOTORES DE ROTACIÓN
TANQUE	sobre nivel de aceite hidraulico
TUBERÍAS DE LA MANGUERA
UNIÓN GIRATORIA HIDRÁULICA
VARILLAJE DE CONTROL
NOTAS: SISTEMA HIDRÁULICO	Sistema hidráulico se encuentra operativo, no presenta fugas de aceite o daños en componentes. Sobre nivel de aceite.

Medida	Valor
ALTERNADOR
BATERÍAS/CABLES	cables de baterías con sulfatación y soporte de baterías se encuentra fuera de lugar
CABLEADO
ILUMINACIÓN
MOTOR DE ARRANQUE
NOTAS: SISTEMA ELÉCTRICO, DE ARRANQUE Y DE CARGA	Sistema eléctrico se encuentra funcionando, cables de materias requieren limpieza e instalar soporte de baterias.
AUXILIAR CON ÉTER	No
Calentador del bloque	No

Medida	Valor
BOMBA DE AGUA	presenta humedad, se requiere lavar sector para descartar posibles fugas o daños.
ENFRIADORES
MANDO DEL VENTILADOR
MANGUERAS
RADIADOR
VENTILADOR
Fugas	No
NOTAS: SISTEMA DE ENFRIAMIENTO	Sistema funciona correctamente, bomba de agua presenta humedad por carcasa/empaquetadura, se debe lavar el sector para descartar posibles daños o fuga.

Medida	Valor
ESCAPE/SILENCIADOR
ESTADO DE OPERACIÓN: MOTOR
ESTADO DEL FILTRO DE ACEITE (CORTE)
FILTROS DE AIRE	Filtro de aire con suciedad, requiere limpieza.
REGULADOR
SISTEMA DE INYECCIÓN DE COMBUSTIBLE
SOPORTES DEL MOTOR
AGUA EN EL ACEITE	No
CALCOMANÍA DE LA EPA	No
COMPRESIÓN EN EL RADIADOR	No
FUGAS DE ACEITE	No
GOLPETEO	No
SOPLADO POR	No
¿LOS NIVELES DE FLUIDO SON CORRECTOS?	Si
COLOR DEL ANTICONGELANTE	Rojo CAT
HUMO (B/D/L/W)	NO
NOTAS: MOTOR	Motor Diesel arranca a la llave, se encuentra funcionando correctamente, no presenta humo, ruidos anormales o fugas de aceite.

Medida	Valor
AIRE ACONDICIONADO
CALENTADOR
COJÍN DEL ASIENTO/APOYABRAZOS
CONSOLA DEL TABLERO DE INSTRUMENTOS
INTERRUPTORES
LIMPIAPARABRISAS
LUCES INTERIORES
MEDIDOR
MEDIDORES
PESTILLOS DE LA PUERTA
TABLAS DEL PISO
TABLERO EMS/ADVERTENCIAS
VIDRIO/ESPEJOS
ALARMA DE RETROCESO	Si
MANUAL DE OPERACIÓN Y MANTENIMIENTO ACTUAL	No
MANUAL DE PIEZAS ACTUAL	No
MANUAL DE SEGURIDAD ACTUAL	No
PLACA DE CERTIFICACIÓN ROPS	No

Medida	Valor
BOCINA
FRENO DE LA ROTACIÓN
NOTAS: ELEMENTOS DE SEGURIDAD	Sistema se encuentra operativo, sin daños o observaciones.
CALCOMANÍAS DE SEGURIDAD EN SU LUGAR	Si
CALCOMANÍAS DE SEGURIDAD LEGIBLES	Si
PROTECCIONES DE CABINA	No
ROPS	Si

Medida	Valor
AGARRADERAS
BASTIDOR PRINCIPAL
CAPÓ
CAPÓ CERRADO DEL MOTOR/TUBO DE ESCAPE
CONTRAPESO	Contrapeso con golpe (daño menor) y se encuentra descuadrado.
ESCALONES/ESCALERA
METAL DE LÁMINA
PARACHOQUES	Zócalo frontal derecho y zócalo lateral izquierdo abollados, con daños y golpes.
PARRILLA Y CUBIERTA PROTECTORA DEL RADIADOR
PASARELA
PINTURA
PLÁSTICO
PROTECTOR DEL CÁRTER/CAJA DE BATERÍA
PUERTAS DEL MOTOR
RECIPIENTE DEL ANTEFILTRO
SOLDADURAS DEL BASTIDOR PRINCIPAL
TANQUE DE COMBUSTIBLE	Filtro de malla con suciedad.
NOTAS: ASPECTO GENERAL	Equipo se encuentra en buenas condiciones, presenta daños menores en zócalos y contrapeso descuadrado.
MEDIDAS S.O.S.	No
Se requiere limpieza	No
TANQUES DE COMBUSTIBLE EXTRA	No

Medida	Valor
COMENTARIO 1	Equipo se encuentra operativo y arrancando a la llave.
COMENTARIO 2	Motor Diesel se encuentra funcionando correctamente, no presenta daños, humo o ruido anormal.
COMENTARIO 3	Sistema hidráulico se encuentra funcionando correctamente.
COMENTARIO 4	Implementos y balde se encuentran en buen estado, no presentan daños, desgastes o juegos.
COMENTARIO 5	Sistema eléctrico se encuentra funcionando, equipo no presenta ningún código activo.
COMENTARIO 6	Sistema de Tren de rodaje se encuentra funcionando, componentes no presentan desgaste, algunos eslabones de ambas cadenas se encuentran agripados, algunas zapatas presentan daños leves y ambas cadenas presentan con excesivo tensado.

Medida	Valor
CAJAS

Medida	Valor
-	-
BASTIDOR DE CADENA: LADO DERECHO	cadena derecha con oxidación.
BASTIDOR DE CADENA: LADO IZQUIERDO	cadena izquierda con oxidación.
Enlaces	Ambas cadenas presentan eslabones agripados.
NOTAS: TREN DE RODAJE	Ambas cadenas presentan oxidación y algunos eslabones se encuentran agripados (requieren lubricación).
NOTAS: TREN DE RODAJE 1	Ambas cadenas presentan excesivo tensado, se debe ajustar según lugar de trabajo donde se llevara el equipo.
NÚMERO DE PIEZA DEL ESLABÓN	585-9088
Pasadores y bujes (Externo)	Componentes en buen estado.
RODILLOS DE SOPORTE	Componentes en buen estado.
RUEDAS GUÍA	Ambos componentes en buen estado.
Segmentos	Componentes en buen estado.
VIDA ÚTIL RESTANTE EN PROMEDIO: TREN DE RODAJE	100%
Zapatas de cadena	zapata quebrada en cadena izquierda y zapatas dobladas en lado derecho.
¿SE GIRARON LOS PASADORES Y LOS BUJES?	No

Concepto	Medición izquierda	Desgaste izquierda (%)	Horas posibles izquierda	Desgaste derecha (%)	Medición derecha	Horas posibles derecha
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-

Medida	Valor
DIENTES/ADAPTADORES
LADOS DEL CUCHARÓN
MONTAJES DEL CUCHARÓN
PARTE INFERIOR DEL CUCHARÓN
VARILLAJE DEL CUCHARÓN
Acoplador rápido	No
MARCA	Caterpillar
NOTAS: CUCHARÓN	Balde se encuentra en buen estado y operativo, no presenta daños o desgaste.

Medida	Valor
ESTADO DEL BRAZO
PASADORES DEL BRAZO
PASADORES Y BUJES: BRAZO
LONGITUD DEL BRAZO	2.5-M (8.2-FT). B1-FAMILY, SEMI HEAVY-DUTY
NOTAS: BRAZO	Componente operativo, sin daños o desgaste.

Medida	Valor
ESTADO DE LA PLUMA
PASADORES DE LA PLUMA
PASADORES Y BUJES: PLUMA
LONGITUD DE LA PLUMA (LONGITUD REAL)	5.7-M (18.7-FT)
NOTAS: PLUMA	Componente operativo, sin daños o desgaste.

Medida	Valor
CIZALLA	No
CUCHARÓN PARA ACEQUIAS INCLINABLE	No
DESGARRADOR	No
GARFIO	No
GARRA	No
MARTILLO	No
PLACA VIBRATORIA	No
PULVERIZADOR	No
RASTRILLO	No
SINFÍN	No
TENAZA	No
TRITURADORA	No

Medida	Valor
BOMBAS Y VÁLVULAS
CILINDRO DE LA PLUMA	Ambos cilindro cuenta con fundas.
CILINDRO DEL BRAZO	Cilindro cuenta con funda.
CILINDRO DEL CUCHARÓN	Cilindro cuenta con funda.
ENGRANAJE DE ROTACIÓN
ESTADO DE OPERACIÓN: SISTEMA HIDRÁULICO
ESTADO DEL FILTRO (CORTE)
MANDO DE LA BOMBA
MOTORES DE DESPLAZAMIENTO
MOTORES DE ROTACIÓN
TANQUE	sobre nivel de aceite hidraulico
TUBERÍAS DE LA MANGUERA
UNIÓN GIRATORIA HIDRÁULICA
VARILLAJE DE CONTROL
NOTAS: SISTEMA HIDRÁULICO	Sistema hidráulico se encuentra operativo, no presenta fugas de aceite o daños en componentes. Sobre nivel de aceite.

Medida	Valor
ALTERNADOR
BATERÍAS/CABLES	cables de baterías con sulfatación y soporte de baterías se encuentra fuera de lugar
CABLEADO
ILUMINACIÓN
MOTOR DE ARRANQUE
NOTAS: SISTEMA ELÉCTRICO, DE ARRANQUE Y DE CARGA	Sistema eléctrico se encuentra funcionando, cables de materias requieren limpieza e instalar soporte de baterias.
AUXILIAR CON ÉTER	No
Calentador del bloque	No

Medida	Valor
BOMBA DE AGUA	presenta humedad, se requiere lavar sector para descartar posibles fugas o daños.
ENFRIADORES
MANDO DEL VENTILADOR
MANGUERAS
RADIADOR
VENTILADOR
Fugas	No
NOTAS: SISTEMA DE ENFRIAMIENTO	Sistema funciona correctamente, bomba de agua presenta humedad por carcasa/empaquetadura, se debe lavar el sector para descartar posibles daños o fuga.

Medida	Valor
ESCAPE/SILENCIADOR
ESTADO DE OPERACIÓN: MOTOR
ESTADO DEL FILTRO DE ACEITE (CORTE)
FILTROS DE AIRE	Filtro de aire con suciedad, requiere limpieza.
REGULADOR
SISTEMA DE INYECCIÓN DE COMBUSTIBLE
SOPORTES DEL MOTOR
AGUA EN EL ACEITE	No
CALCOMANÍA DE LA EPA	No
COMPRESIÓN EN EL RADIADOR	No
FUGAS DE ACEITE	No
GOLPETEO	No
SOPLADO POR	No
¿LOS NIVELES DE FLUIDO SON CORRECTOS?	Si
COLOR DEL ANTICONGELANTE	Rojo CAT
HUMO (B/D/L/W)	NO
NOTAS: MOTOR	Motor Diesel arranca a la llave, se encuentra funcionando correctamente, no presenta humo, ruidos anormales o fugas de aceite.

Medida	Valor
AIRE ACONDICIONADO
CALENTADOR
COJÍN DEL ASIENTO/APOYABRAZOS
CONSOLA DEL TABLERO DE INSTRUMENTOS
INTERRUPTORES
LIMPIAPARABRISAS
LUCES INTERIORES
MEDIDOR
MEDIDORES
PESTILLOS DE LA PUERTA
TABLAS DEL PISO
TABLERO EMS/ADVERTENCIAS
VIDRIO/ESPEJOS
ALARMA DE RETROCESO	Si
MANUAL DE OPERACIÓN Y MANTENIMIENTO ACTUAL	No
MANUAL DE PIEZAS ACTUAL	No
MANUAL DE SEGURIDAD ACTUAL	No
PLACA DE CERTIFICACIÓN ROPS	No

Medida	Valor
BOCINA
FRENO DE LA ROTACIÓN
NOTAS: ELEMENTOS DE SEGURIDAD	Sistema se encuentra operativo, sin daños o observaciones.
CALCOMANÍAS DE SEGURIDAD EN SU LUGAR	Si
CALCOMANÍAS DE SEGURIDAD LEGIBLES	Si
PROTECCIONES DE CABINA	No
ROPS	Si

Medida	Valor
AGARRADERAS
BASTIDOR PRINCIPAL
CAPÓ
CAPÓ CERRADO DEL MOTOR/TUBO DE ESCAPE
CONTRAPESO	Contrapeso con golpe (daño menor) y se encuentra descuadrado.
ESCALONES/ESCALERA
METAL DE LÁMINA
PARACHOQUES	Zócalo frontal derecho y zócalo lateral izquierdo abollados, con daños y golpes.
PARRILLA Y CUBIERTA PROTECTORA DEL RADIADOR
PASARELA
PINTURA
PLÁSTICO
PROTECTOR DEL CÁRTER/CAJA DE BATERÍA
PUERTAS DEL MOTOR
RECIPIENTE DEL ANTEFILTRO
SOLDADURAS DEL BASTIDOR PRINCIPAL
TANQUE DE COMBUSTIBLE	Filtro de malla con suciedad.
NOTAS: ASPECTO GENERAL	Equipo se encuentra en buenas condiciones, presenta daños menores en zócalos y contrapeso descuadrado.
MEDIDAS S.O.S.	No
Se requiere limpieza	No
TANQUES DE COMBUSTIBLE EXTRA	No

Medida	Valor
COMENTARIO 1	Equipo se encuentra operativo y arrancando a la llave.
COMENTARIO 2	Motor Diesel se encuentra funcionando correctamente, no presenta daños, humo o ruido anormal.
COMENTARIO 3	Sistema hidráulico se encuentra funcionando correctamente.
COMENTARIO 4	Implementos y balde se encuentran en buen estado, no presentan daños, desgastes o juegos.
COMENTARIO 5	Sistema eléctrico se encuentra funcionando, equipo no presenta ningún código activo.
COMENTARIO 6	Sistema de Tren de rodaje se encuentra funcionando, componentes no presentan desgaste, algunos eslabones de ambas cadenas se encuentran agripados, algunas zapatas presentan daños leves y ambas cadenas presentan con excesivo tensado.

Medida	Valor
CAJAS

Medida	Valor
-	-
BASTIDOR DE CADENA: LADO DERECHO	cadena derecha con oxidación.
BASTIDOR DE CADENA: LADO IZQUIERDO	cadena izquierda con oxidación.
Enlaces	Ambas cadenas presentan eslabones agripados.
NOTAS: TREN DE RODAJE	Ambas cadenas presentan oxidación y algunos eslabones se encuentran agripados (requieren lubricación).
NOTAS: TREN DE RODAJE 1	Ambas cadenas presentan excesivo tensado, se debe ajustar según lugar de trabajo donde se llevara el equipo.
NÚMERO DE PIEZA DEL ESLABÓN	585-9088
Pasadores y bujes (Externo)	Componentes en buen estado.
RODILLOS DE SOPORTE	Componentes en buen estado.
RUEDAS GUÍA	Ambos componentes en buen estado.
Segmentos	Componentes en buen estado.
VIDA ÚTIL RESTANTE EN PROMEDIO: TREN DE RODAJE	100%
Zapatas de cadena	zapata quebrada en cadena izquierda y zapatas dobladas en lado derecho.
¿SE GIRARON LOS PASADORES Y LOS BUJES?	No

Concepto	Medición izquierda	Desgaste izquierda (%)	Horas posibles izquierda	Desgaste derecha (%)	Medición derecha	Horas posibles derecha
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-

Medida	Valor
DIENTES/ADAPTADORES
LADOS DEL CUCHARÓN
MONTAJES DEL CUCHARÓN
PARTE INFERIOR DEL CUCHARÓN
VARILLAJE DEL CUCHARÓN
Acoplador rápido	No
MARCA	Caterpillar
NOTAS: CUCHARÓN	Balde se encuentra en buen estado y operativo, no presenta daños o desgaste.

Medida	Valor
ESTADO DEL BRAZO
PASADORES DEL BRAZO
PASADORES Y BUJES: BRAZO
LONGITUD DEL BRAZO	2.5-M (8.2-FT). B1-FAMILY, SEMI HEAVY-DUTY
NOTAS: BRAZO	Componente operativo, sin daños o desgaste.

Medida	Valor
ESTADO DE LA PLUMA
PASADORES DE LA PLUMA
PASADORES Y BUJES: PLUMA
LONGITUD DE LA PLUMA (LONGITUD REAL)	5.7-M (18.7-FT)
NOTAS: PLUMA	Componente operativo, sin daños o desgaste.

Medida	Valor
CIZALLA	No
CUCHARÓN PARA ACEQUIAS INCLINABLE	No
DESGARRADOR	No
GARFIO	No
GARRA	No
MARTILLO	No
PLACA VIBRATORIA	No
PULVERIZADOR	No
RASTRILLO	No
SINFÍN	No
TENAZA	No
TRITURADORA	No

Medida	Valor
BOMBAS Y VÁLVULAS
CILINDRO DE LA PLUMA	Ambos cilindro cuenta con fundas.
CILINDRO DEL BRAZO	Cilindro cuenta con funda.
CILINDRO DEL CUCHARÓN	Cilindro cuenta con funda.
ENGRANAJE DE ROTACIÓN
ESTADO DE OPERACIÓN: SISTEMA HIDRÁULICO
ESTADO DEL FILTRO (CORTE)
MANDO DE LA BOMBA
MOTORES DE DESPLAZAMIENTO
MOTORES DE ROTACIÓN
TANQUE	sobre nivel de aceite hidraulico
TUBERÍAS DE LA MANGUERA
UNIÓN GIRATORIA HIDRÁULICA
VARILLAJE DE CONTROL
NOTAS: SISTEMA HIDRÁULICO	Sistema hidráulico se encuentra operativo, no presenta fugas de aceite o daños en componentes. Sobre nivel de aceite.

Medida	Valor
ALTERNADOR
BATERÍAS/CABLES	cables de baterías con sulfatación y soporte de baterías se encuentra fuera de lugar
CABLEADO
ILUMINACIÓN
MOTOR DE ARRANQUE
NOTAS: SISTEMA ELÉCTRICO, DE ARRANQUE Y DE CARGA	Sistema eléctrico se encuentra funcionando, cables de materias requieren limpieza e instalar soporte de baterias.
AUXILIAR CON ÉTER	No
Calentador del bloque	No

Medida	Valor
BOMBA DE AGUA	presenta humedad, se requiere lavar sector para descartar posibles fugas o daños.
ENFRIADORES
MANDO DEL VENTILADOR
MANGUERAS
RADIADOR
VENTILADOR
Fugas	No
NOTAS: SISTEMA DE ENFRIAMIENTO	Sistema funciona correctamente, bomba de agua presenta humedad por carcasa/empaquetadura, se debe lavar el sector para descartar posibles daños o fuga.

Medida	Valor
ESCAPE/SILENCIADOR
ESTADO DE OPERACIÓN: MOTOR
ESTADO DEL FILTRO DE ACEITE (CORTE)
FILTROS DE AIRE	Filtro de aire con suciedad, requiere limpieza.
REGULADOR
SISTEMA DE INYECCIÓN DE COMBUSTIBLE
SOPORTES DEL MOTOR
AGUA EN EL ACEITE	No
CALCOMANÍA DE LA EPA	No
COMPRESIÓN EN EL RADIADOR	No
FUGAS DE ACEITE	No
GOLPETEO	No
SOPLADO POR	No
¿LOS NIVELES DE FLUIDO SON CORRECTOS?	Si
COLOR DEL ANTICONGELANTE	Rojo CAT
HUMO (B/D/L/W)	NO
NOTAS: MOTOR	Motor Diesel arranca a la llave, se encuentra funcionando correctamente, no presenta humo, ruidos anormales o fugas de aceite.

Medida	Valor
AIRE ACONDICIONADO
CALENTADOR
COJÍN DEL ASIENTO/APOYABRAZOS
CONSOLA DEL TABLERO DE INSTRUMENTOS
INTERRUPTORES
LIMPIAPARABRISAS
LUCES INTERIORES
MEDIDOR
MEDIDORES
PESTILLOS DE LA PUERTA
TABLAS DEL PISO
TABLERO EMS/ADVERTENCIAS
VIDRIO/ESPEJOS
ALARMA DE RETROCESO	Si
MANUAL DE OPERACIÓN Y MANTENIMIENTO ACTUAL	No
MANUAL DE PIEZAS ACTUAL	No
MANUAL DE SEGURIDAD ACTUAL	No
PLACA DE CERTIFICACIÓN ROPS	No

Medida	Valor
BOCINA
FRENO DE LA ROTACIÓN
NOTAS: ELEMENTOS DE SEGURIDAD	Sistema se encuentra operativo, sin daños o observaciones.
CALCOMANÍAS DE SEGURIDAD EN SU LUGAR	Si
CALCOMANÍAS DE SEGURIDAD LEGIBLES	Si
PROTECCIONES DE CABINA	No
ROPS	Si

Medida	Valor
AGARRADERAS
BASTIDOR PRINCIPAL
CAPÓ
CAPÓ CERRADO DEL MOTOR/TUBO DE ESCAPE
CONTRAPESO	Contrapeso con golpe (daño menor) y se encuentra descuadrado.
ESCALONES/ESCALERA
METAL DE LÁMINA
PARACHOQUES	Zócalo frontal derecho y zócalo lateral izquierdo abollados, con daños y golpes.
PARRILLA Y CUBIERTA PROTECTORA DEL RADIADOR
PASARELA
PINTURA
PLÁSTICO
PROTECTOR DEL CÁRTER/CAJA DE BATERÍA
PUERTAS DEL MOTOR
RECIPIENTE DEL ANTEFILTRO
SOLDADURAS DEL BASTIDOR PRINCIPAL
TANQUE DE COMBUSTIBLE	Filtro de malla con suciedad.
NOTAS: ASPECTO GENERAL	Equipo se encuentra en buenas condiciones, presenta daños menores en zócalos y contrapeso descuadrado.
MEDIDAS S.O.S.	No
Se requiere limpieza	No
TANQUES DE COMBUSTIBLE EXTRA	No

Medida	Valor
COMENTARIO 1	Equipo se encuentra operativo y arrancando a la llave.
COMENTARIO 2	Motor Diesel se encuentra funcionando correctamente, no presenta daños, humo o ruido anormal.
COMENTARIO 3	Sistema hidráulico se encuentra funcionando correctamente.
COMENTARIO 4	Implementos y balde se encuentran en buen estado, no presentan daños, desgastes o juegos.
COMENTARIO 5	Sistema eléctrico se encuentra funcionando, equipo no presenta ningún código activo.
COMENTARIO 6	Sistema de Tren de rodaje se encuentra funcionando, componentes no presentan desgaste, algunos eslabones de ambas cadenas se encuentran agripados, algunas zapatas presentan daños leves y ambas cadenas presentan con excesivo tensado.

Medida	Valor
CAJAS

Medida	Valor
-	-
BASTIDOR DE CADENA: LADO DERECHO	cadena derecha con oxidación.
BASTIDOR DE CADENA: LADO IZQUIERDO	cadena izquierda con oxidación.
Enlaces	Ambas cadenas presentan eslabones agripados.
NOTAS: TREN DE RODAJE	Ambas cadenas presentan oxidación y algunos eslabones se encuentran agripados (requieren lubricación).
NOTAS: TREN DE RODAJE 1	Ambas cadenas presentan excesivo tensado, se debe ajustar según lugar de trabajo donde se llevara el equipo.
NÚMERO DE PIEZA DEL ESLABÓN	585-9088
Pasadores y bujes (Externo)	Componentes en buen estado.
RODILLOS DE SOPORTE	Componentes en buen estado.
RUEDAS GUÍA	Ambos componentes en buen estado.
Segmentos	Componentes en buen estado.
VIDA ÚTIL RESTANTE EN PROMEDIO: TREN DE RODAJE	100%
Zapatas de cadena	zapata quebrada en cadena izquierda y zapatas dobladas en lado derecho.
¿SE GIRARON LOS PASADORES Y LOS BUJES?	No

Concepto	Medición izquierda	Desgaste izquierda (%)	Horas posibles izquierda	Desgaste derecha (%)	Medición derecha	Horas posibles derecha
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-

Medida	Valor
DIENTES/ADAPTADORES
LADOS DEL CUCHARÓN
MONTAJES DEL CUCHARÓN
PARTE INFERIOR DEL CUCHARÓN
VARILLAJE DEL CUCHARÓN
Acoplador rápido	No
MARCA	Caterpillar
NOTAS: CUCHARÓN	Balde se encuentra en buen estado y operativo, no presenta daños o desgaste.

Medida	Valor
ESTADO DEL BRAZO
PASADORES DEL BRAZO
PASADORES Y BUJES: BRAZO
LONGITUD DEL BRAZO	2.5-M (8.2-FT). B1-FAMILY, SEMI HEAVY-DUTY
NOTAS: BRAZO	Componente operativo, sin daños o desgaste.

Medida	Valor
ESTADO DE LA PLUMA
PASADORES DE LA PLUMA
PASADORES Y BUJES: PLUMA
LONGITUD DE LA PLUMA (LONGITUD REAL)	5.7-M (18.7-FT)
NOTAS: PLUMA	Componente operativo, sin daños o desgaste.

Medida	Valor
CIZALLA	No
CUCHARÓN PARA ACEQUIAS INCLINABLE	No
DESGARRADOR	No
GARFIO	No
GARRA	No
MARTILLO	No
PLACA VIBRATORIA	No
PULVERIZADOR	No
RASTRILLO	No
SINFÍN	No
TENAZA	No
TRITURADORA	No

Medida	Valor
BOMBAS Y VÁLVULAS
CILINDRO DE LA PLUMA	Ambos cilindro cuenta con fundas.
CILINDRO DEL BRAZO	Cilindro cuenta con funda.
CILINDRO DEL CUCHARÓN	Cilindro cuenta con funda.
ENGRANAJE DE ROTACIÓN
ESTADO DE OPERACIÓN: SISTEMA HIDRÁULICO
ESTADO DEL FILTRO (CORTE)
MANDO DE LA BOMBA
MOTORES DE DESPLAZAMIENTO
MOTORES DE ROTACIÓN
TANQUE	sobre nivel de aceite hidraulico
TUBERÍAS DE LA MANGUERA
UNIÓN GIRATORIA HIDRÁULICA
VARILLAJE DE CONTROL
NOTAS: SISTEMA HIDRÁULICO	Sistema hidráulico se encuentra operativo, no presenta fugas de aceite o daños en componentes. Sobre nivel de aceite.

Medida	Valor
ALTERNADOR
BATERÍAS/CABLES	cables de baterías con sulfatación y soporte de baterías se encuentra fuera de lugar
CABLEADO
ILUMINACIÓN
MOTOR DE ARRANQUE
NOTAS: SISTEMA ELÉCTRICO, DE ARRANQUE Y DE CARGA	Sistema eléctrico se encuentra funcionando, cables de materias requieren limpieza e instalar soporte de baterias.
AUXILIAR CON ÉTER	No
Calentador del bloque	No

Medida	Valor
BOMBA DE AGUA	presenta humedad, se requiere lavar sector para descartar posibles fugas o daños.
ENFRIADORES
MANDO DEL VENTILADOR
MANGUERAS
RADIADOR
VENTILADOR
Fugas	No
NOTAS: SISTEMA DE ENFRIAMIENTO	Sistema funciona correctamente, bomba de agua presenta humedad por carcasa/empaquetadura, se debe lavar el sector para descartar posibles daños o fuga.

Medida	Valor
ESCAPE/SILENCIADOR
ESTADO DE OPERACIÓN: MOTOR
ESTADO DEL FILTRO DE ACEITE (CORTE)
FILTROS DE AIRE	Filtro de aire con suciedad, requiere limpieza.
REGULADOR
SISTEMA DE INYECCIÓN DE COMBUSTIBLE
SOPORTES DEL MOTOR
AGUA EN EL ACEITE	No
CALCOMANÍA DE LA EPA	No
COMPRESIÓN EN EL RADIADOR	No
FUGAS DE ACEITE	No
GOLPETEO	No
SOPLADO POR	No
¿LOS NIVELES DE FLUIDO SON CORRECTOS?	Si
COLOR DEL ANTICONGELANTE	Rojo CAT
HUMO (B/D/L/W)	NO
NOTAS: MOTOR	Motor Diesel arranca a la llave, se encuentra funcionando correctamente, no presenta humo, ruidos anormales o fugas de aceite.

Medida	Valor
AIRE ACONDICIONADO
CALENTADOR
COJÍN DEL ASIENTO/APOYABRAZOS
CONSOLA DEL TABLERO DE INSTRUMENTOS
INTERRUPTORES
LIMPIAPARABRISAS
LUCES INTERIORES
MEDIDOR
MEDIDORES
PESTILLOS DE LA PUERTA
TABLAS DEL PISO
TABLERO EMS/ADVERTENCIAS
VIDRIO/ESPEJOS
ALARMA DE RETROCESO	Si
MANUAL DE OPERACIÓN Y MANTENIMIENTO ACTUAL	No
MANUAL DE PIEZAS ACTUAL	No
MANUAL DE SEGURIDAD ACTUAL	No
PLACA DE CERTIFICACIÓN ROPS	No

Medida	Valor
BOCINA
FRENO DE LA ROTACIÓN
NOTAS: ELEMENTOS DE SEGURIDAD	Sistema se encuentra operativo, sin daños o observaciones.
CALCOMANÍAS DE SEGURIDAD EN SU LUGAR	Si
CALCOMANÍAS DE SEGURIDAD LEGIBLES	Si
PROTECCIONES DE CABINA	No
ROPS	Si

Medida	Valor
AGARRADERAS
BASTIDOR PRINCIPAL
CAPÓ
CAPÓ CERRADO DEL MOTOR/TUBO DE ESCAPE
CONTRAPESO	Contrapeso con golpe (daño menor) y se encuentra descuadrado.
ESCALONES/ESCALERA
METAL DE LÁMINA
PARACHOQUES	Zócalo frontal derecho y zócalo lateral izquierdo abollados, con daños y golpes.
PARRILLA Y CUBIERTA PROTECTORA DEL RADIADOR
PASARELA
PINTURA
PLÁSTICO
PROTECTOR DEL CÁRTER/CAJA DE BATERÍA
PUERTAS DEL MOTOR
RECIPIENTE DEL ANTEFILTRO
SOLDADURAS DEL BASTIDOR PRINCIPAL
TANQUE DE COMBUSTIBLE	Filtro de malla con suciedad.
NOTAS: ASPECTO GENERAL	Equipo se encuentra en buenas condiciones, presenta daños menores en zócalos y contrapeso descuadrado.
MEDIDAS S.O.S.	No
Se requiere limpieza	No
TANQUES DE COMBUSTIBLE EXTRA	No

Medida	Valor
COMENTARIO 1	Equipo se encuentra operativo y arrancando a la llave.
COMENTARIO 2	Motor Diesel se encuentra funcionando correctamente, no presenta daños, humo o ruido anormal.
COMENTARIO 3	Sistema hidráulico se encuentra funcionando correctamente.
COMENTARIO 4	Implementos y balde se encuentran en buen estado, no presentan daños, desgastes o juegos.
COMENTARIO 5	Sistema eléctrico se encuentra funcionando, equipo no presenta ningún código activo.
COMENTARIO 6	Sistema de Tren de rodaje se encuentra funcionando, componentes no presentan desgaste, algunos eslabones de ambas cadenas se encuentran agripados, algunas zapatas presentan daños leves y ambas cadenas presentan con excesivo tensado.

Medida	Valor
CAJAS

Medida	Valor
-	-
BASTIDOR DE CADENA: LADO DERECHO	cadena derecha con oxidación.
BASTIDOR DE CADENA: LADO IZQUIERDO	cadena izquierda con oxidación.
Enlaces	Ambas cadenas presentan eslabones agripados.
NOTAS: TREN DE RODAJE	Ambas cadenas presentan oxidación y algunos eslabones se encuentran agripados (requieren lubricación).
NOTAS: TREN DE RODAJE 1	Ambas cadenas presentan excesivo tensado, se debe ajustar según lugar de trabajo donde se llevara el equipo.
NÚMERO DE PIEZA DEL ESLABÓN	585-9088
Pasadores y bujes (Externo)	Componentes en buen estado.
RODILLOS DE SOPORTE	Componentes en buen estado.
RUEDAS GUÍA	Ambos componentes en buen estado.
Segmentos	Componentes en buen estado.
VIDA ÚTIL RESTANTE EN PROMEDIO: TREN DE RODAJE	100%
Zapatas de cadena	zapata quebrada en cadena izquierda y zapatas dobladas en lado derecho.
¿SE GIRARON LOS PASADORES Y LOS BUJES?	No

Concepto	Medición izquierda	Desgaste izquierda (%)	Horas posibles izquierda	Desgaste derecha (%)	Medición derecha	Horas posibles derecha
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-

Medida	Valor
DIENTES/ADAPTADORES
LADOS DEL CUCHARÓN
MONTAJES DEL CUCHARÓN
PARTE INFERIOR DEL CUCHARÓN
VARILLAJE DEL CUCHARÓN
Acoplador rápido	No
MARCA	Caterpillar
NOTAS: CUCHARÓN	Balde se encuentra en buen estado y operativo, no presenta daños o desgaste.

Medida	Valor
ESTADO DEL BRAZO
PASADORES DEL BRAZO
PASADORES Y BUJES: BRAZO
LONGITUD DEL BRAZO	2.5-M (8.2-FT). B1-FAMILY, SEMI HEAVY-DUTY
NOTAS: BRAZO	Componente operativo, sin daños o desgaste.

Medida	Valor
ESTADO DE LA PLUMA
PASADORES DE LA PLUMA
PASADORES Y BUJES: PLUMA
LONGITUD DE LA PLUMA (LONGITUD REAL)	5.7-M (18.7-FT)
NOTAS: PLUMA	Componente operativo, sin daños o desgaste.

Medida	Valor
CIZALLA	No
CUCHARÓN PARA ACEQUIAS INCLINABLE	No
DESGARRADOR	No
GARFIO	No
GARRA	No
MARTILLO	No
PLACA VIBRATORIA	No
PULVERIZADOR	No
RASTRILLO	No
SINFÍN	No
TENAZA	No
TRITURADORA	No

Medida	Valor
BOMBAS Y VÁLVULAS
CILINDRO DE LA PLUMA	Ambos cilindro cuenta con fundas.
CILINDRO DEL BRAZO	Cilindro cuenta con funda.
CILINDRO DEL CUCHARÓN	Cilindro cuenta con funda.
ENGRANAJE DE ROTACIÓN
ESTADO DE OPERACIÓN: SISTEMA HIDRÁULICO
ESTADO DEL FILTRO (CORTE)
MANDO DE LA BOMBA
MOTORES DE DESPLAZAMIENTO
MOTORES DE ROTACIÓN
TANQUE	sobre nivel de aceite hidraulico
TUBERÍAS DE LA MANGUERA
UNIÓN GIRATORIA HIDRÁULICA
VARILLAJE DE CONTROL
NOTAS: SISTEMA HIDRÁULICO	Sistema hidráulico se encuentra operativo, no presenta fugas de aceite o daños en componentes. Sobre nivel de aceite.

Medida	Valor
ALTERNADOR
BATERÍAS/CABLES	cables de baterías con sulfatación y soporte de baterías se encuentra fuera de lugar
CABLEADO
ILUMINACIÓN
MOTOR DE ARRANQUE
NOTAS: SISTEMA ELÉCTRICO, DE ARRANQUE Y DE CARGA	Sistema eléctrico se encuentra funcionando, cables de materias requieren limpieza e instalar soporte de baterias.
AUXILIAR CON ÉTER	No
Calentador del bloque	No

Medida	Valor
BOMBA DE AGUA	presenta humedad, se requiere lavar sector para descartar posibles fugas o daños.
ENFRIADORES
MANDO DEL VENTILADOR
MANGUERAS
RADIADOR
VENTILADOR
Fugas	No
NOTAS: SISTEMA DE ENFRIAMIENTO	Sistema funciona correctamente, bomba de agua presenta humedad por carcasa/empaquetadura, se debe lavar el sector para descartar posibles daños o fuga.

Medida	Valor
ESCAPE/SILENCIADOR
ESTADO DE OPERACIÓN: MOTOR
ESTADO DEL FILTRO DE ACEITE (CORTE)
FILTROS DE AIRE	Filtro de aire con suciedad, requiere limpieza.
REGULADOR
SISTEMA DE INYECCIÓN DE COMBUSTIBLE
SOPORTES DEL MOTOR
AGUA EN EL ACEITE	No
CALCOMANÍA DE LA EPA	No
COMPRESIÓN EN EL RADIADOR	No
FUGAS DE ACEITE	No
GOLPETEO	No
SOPLADO POR	No
¿LOS NIVELES DE FLUIDO SON CORRECTOS?	Si
COLOR DEL ANTICONGELANTE	Rojo CAT
HUMO (B/D/L/W)	NO
NOTAS: MOTOR	Motor Diesel arranca a la llave, se encuentra funcionando correctamente, no presenta humo, ruidos anormales o fugas de aceite.

Medida	Valor
AIRE ACONDICIONADO
CALENTADOR
COJÍN DEL ASIENTO/APOYABRAZOS
CONSOLA DEL TABLERO DE INSTRUMENTOS
INTERRUPTORES
LIMPIAPARABRISAS
LUCES INTERIORES
MEDIDOR
MEDIDORES
PESTILLOS DE LA PUERTA
TABLAS DEL PISO
TABLERO EMS/ADVERTENCIAS
VIDRIO/ESPEJOS
ALARMA DE RETROCESO	Si
MANUAL DE OPERACIÓN Y MANTENIMIENTO ACTUAL	No
MANUAL DE PIEZAS ACTUAL	No
MANUAL DE SEGURIDAD ACTUAL	No
PLACA DE CERTIFICACIÓN ROPS	No

Medida	Valor
BOCINA
FRENO DE LA ROTACIÓN
NOTAS: ELEMENTOS DE SEGURIDAD	Sistema se encuentra operativo, sin daños o observaciones.
CALCOMANÍAS DE SEGURIDAD EN SU LUGAR	Si
CALCOMANÍAS DE SEGURIDAD LEGIBLES	Si
PROTECCIONES DE CABINA	No
ROPS	Si

Medida	Valor
AGARRADERAS
BASTIDOR PRINCIPAL
CAPÓ
CAPÓ CERRADO DEL MOTOR/TUBO DE ESCAPE
CONTRAPESO	Contrapeso con golpe (daño menor) y se encuentra descuadrado.
ESCALONES/ESCALERA
METAL DE LÁMINA
PARACHOQUES	Zócalo frontal derecho y zócalo lateral izquierdo abollados, con daños y golpes.
PARRILLA Y CUBIERTA PROTECTORA DEL RADIADOR
PASARELA
PINTURA
PLÁSTICO
PROTECTOR DEL CÁRTER/CAJA DE BATERÍA
PUERTAS DEL MOTOR
RECIPIENTE DEL ANTEFILTRO
SOLDADURAS DEL BASTIDOR PRINCIPAL
TANQUE DE COMBUSTIBLE	Filtro de malla con suciedad.
NOTAS: ASPECTO GENERAL	Equipo se encuentra en buenas condiciones, presenta daños menores en zócalos y contrapeso descuadrado.
MEDIDAS S.O.S.	No
Se requiere limpieza	No
TANQUES DE COMBUSTIBLE EXTRA	No

Medida	Valor
COMENTARIO 1	Equipo se encuentra operativo y arrancando a la llave.
COMENTARIO 2	Motor Diesel se encuentra funcionando correctamente, no presenta daños, humo o ruido anormal.
COMENTARIO 3	Sistema hidráulico se encuentra funcionando correctamente.
COMENTARIO 4	Implementos y balde se encuentran en buen estado, no presentan daños, desgastes o juegos.
COMENTARIO 5	Sistema eléctrico se encuentra funcionando, equipo no presenta ningún código activo.
COMENTARIO 6	Sistema de Tren de rodaje se encuentra funcionando, componentes no presentan desgaste, algunos eslabones de ambas cadenas se encuentran agripados, algunas zapatas presentan daños leves y ambas cadenas presentan con excesivo tensado.

Medida	Valor
CAJAS

Medida	Valor
-	-
BASTIDOR DE CADENA: LADO DERECHO	cadena derecha con oxidación.
BASTIDOR DE CADENA: LADO IZQUIERDO	cadena izquierda con oxidación.
Enlaces	Ambas cadenas presentan eslabones agripados.
NOTAS: TREN DE RODAJE	Ambas cadenas presentan oxidación y algunos eslabones se encuentran agripados (requieren lubricación).
NOTAS: TREN DE RODAJE 1	Ambas cadenas presentan excesivo tensado, se debe ajustar según lugar de trabajo donde se llevara el equipo.
NÚMERO DE PIEZA DEL ESLABÓN	585-9088
Pasadores y bujes (Externo)	Componentes en buen estado.
RODILLOS DE SOPORTE	Componentes en buen estado.
RUEDAS GUÍA	Ambos componentes en buen estado.
Segmentos	Componentes en buen estado.
VIDA ÚTIL RESTANTE EN PROMEDIO: TREN DE RODAJE	100%
Zapatas de cadena	zapata quebrada en cadena izquierda y zapatas dobladas en lado derecho.
¿SE GIRARON LOS PASADORES Y LOS BUJES?	No

Concepto	Medición izquierda	Desgaste izquierda (%)	Horas posibles izquierda	Desgaste derecha (%)	Medición derecha	Horas posibles derecha
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-

Medida	Valor
DIENTES/ADAPTADORES
LADOS DEL CUCHARÓN
MONTAJES DEL CUCHARÓN
PARTE INFERIOR DEL CUCHARÓN
VARILLAJE DEL CUCHARÓN
Acoplador rápido	No
MARCA	Caterpillar
NOTAS: CUCHARÓN	Balde se encuentra en buen estado y operativo, no presenta daños o desgaste.

Medida	Valor
ESTADO DEL BRAZO
PASADORES DEL BRAZO
PASADORES Y BUJES: BRAZO
LONGITUD DEL BRAZO	2.5-M (8.2-FT). B1-FAMILY, SEMI HEAVY-DUTY
NOTAS: BRAZO	Componente operativo, sin daños o desgaste.

Medida	Valor
ESTADO DE LA PLUMA
PASADORES DE LA PLUMA
PASADORES Y BUJES: PLUMA
LONGITUD DE LA PLUMA (LONGITUD REAL)	5.7-M (18.7-FT)
NOTAS: PLUMA	Componente operativo, sin daños o desgaste.

Medida	Valor
CIZALLA	No
CUCHARÓN PARA ACEQUIAS INCLINABLE	No
DESGARRADOR	No
GARFIO	No
GARRA	No
MARTILLO	No
PLACA VIBRATORIA	No
PULVERIZADOR	No
RASTRILLO	No
SINFÍN	No
TENAZA	No
TRITURADORA	No

Medida	Valor
BOMBAS Y VÁLVULAS
CILINDRO DE LA PLUMA	Ambos cilindro cuenta con fundas.
CILINDRO DEL BRAZO	Cilindro cuenta con funda.
CILINDRO DEL CUCHARÓN	Cilindro cuenta con funda.
ENGRANAJE DE ROTACIÓN
ESTADO DE OPERACIÓN: SISTEMA HIDRÁULICO
ESTADO DEL FILTRO (CORTE)
MANDO DE LA BOMBA
MOTORES DE DESPLAZAMIENTO
MOTORES DE ROTACIÓN
TANQUE	sobre nivel de aceite hidraulico
TUBERÍAS DE LA MANGUERA
UNIÓN GIRATORIA HIDRÁULICA
VARILLAJE DE CONTROL
NOTAS: SISTEMA HIDRÁULICO	Sistema hidráulico se encuentra operativo, no presenta fugas de aceite o daños en componentes. Sobre nivel de aceite.

Medida	Valor
ALTERNADOR
BATERÍAS/CABLES	cables de baterías con sulfatación y soporte de baterías se encuentra fuera de lugar
CABLEADO
ILUMINACIÓN
MOTOR DE ARRANQUE
NOTAS: SISTEMA ELÉCTRICO, DE ARRANQUE Y DE CARGA	Sistema eléctrico se encuentra funcionando, cables de materias requieren limpieza e instalar soporte de baterias.
AUXILIAR CON ÉTER	No
Calentador del bloque	No

Medida	Valor
BOMBA DE AGUA	presenta humedad, se requiere lavar sector para descartar posibles fugas o daños.
ENFRIADORES
MANDO DEL VENTILADOR
MANGUERAS
RADIADOR
VENTILADOR
Fugas	No
NOTAS: SISTEMA DE ENFRIAMIENTO	Sistema funciona correctamente, bomba de agua presenta humedad por carcasa/empaquetadura, se debe lavar el sector para descartar posibles daños o fuga.

Medida	Valor
ESCAPE/SILENCIADOR
ESTADO DE OPERACIÓN: MOTOR
ESTADO DEL FILTRO DE ACEITE (CORTE)
FILTROS DE AIRE	Filtro de aire con suciedad, requiere limpieza.
REGULADOR
SISTEMA DE INYECCIÓN DE COMBUSTIBLE
SOPORTES DEL MOTOR
AGUA EN EL ACEITE	No
CALCOMANÍA DE LA EPA	No
COMPRESIÓN EN EL RADIADOR	No
FUGAS DE ACEITE	No
GOLPETEO	No
SOPLADO POR	No
¿LOS NIVELES DE FLUIDO SON CORRECTOS?	Si
COLOR DEL ANTICONGELANTE	Rojo CAT
HUMO (B/D/L/W)	NO
NOTAS: MOTOR	Motor Diesel arranca a la llave, se encuentra funcionando correctamente, no presenta humo, ruidos anormales o fugas de aceite.

Medida	Valor
AIRE ACONDICIONADO
CALENTADOR
COJÍN DEL ASIENTO/APOYABRAZOS
CONSOLA DEL TABLERO DE INSTRUMENTOS
INTERRUPTORES
LIMPIAPARABRISAS
LUCES INTERIORES
MEDIDOR
MEDIDORES
PESTILLOS DE LA PUERTA
TABLAS DEL PISO
TABLERO EMS/ADVERTENCIAS
VIDRIO/ESPEJOS
ALARMA DE RETROCESO	Si
MANUAL DE OPERACIÓN Y MANTENIMIENTO ACTUAL	No
MANUAL DE PIEZAS ACTUAL	No
MANUAL DE SEGURIDAD ACTUAL	No
PLACA DE CERTIFICACIÓN ROPS	No

Medida	Valor
BOCINA
FRENO DE LA ROTACIÓN
NOTAS: ELEMENTOS DE SEGURIDAD	Sistema se encuentra operativo, sin daños o observaciones.
CALCOMANÍAS DE SEGURIDAD EN SU LUGAR	Si
CALCOMANÍAS DE SEGURIDAD LEGIBLES	Si
PROTECCIONES DE CABINA	No
ROPS	Si

Medida	Valor
AGARRADERAS
BASTIDOR PRINCIPAL
CAPÓ
CAPÓ CERRADO DEL MOTOR/TUBO DE ESCAPE
CONTRAPESO	Contrapeso con golpe (daño menor) y se encuentra descuadrado.
ESCALONES/ESCALERA
METAL DE LÁMINA
PARACHOQUES	Zócalo frontal derecho y zócalo lateral izquierdo abollados, con daños y golpes.
PARRILLA Y CUBIERTA PROTECTORA DEL RADIADOR
PASARELA
PINTURA
PLÁSTICO
PROTECTOR DEL CÁRTER/CAJA DE BATERÍA
PUERTAS DEL MOTOR
RECIPIENTE DEL ANTEFILTRO
SOLDADURAS DEL BASTIDOR PRINCIPAL
TANQUE DE COMBUSTIBLE	Filtro de malla con suciedad.
NOTAS: ASPECTO GENERAL	Equipo se encuentra en buenas condiciones, presenta daños menores en zócalos y contrapeso descuadrado.
MEDIDAS S.O.S.	No
Se requiere limpieza	No
TANQUES DE COMBUSTIBLE EXTRA	No

Medida	Valor
COMENTARIO 1	Equipo se encuentra operativo y arrancando a la llave.
COMENTARIO 2	Motor Diesel se encuentra funcionando correctamente, no presenta daños, humo o ruido anormal.
COMENTARIO 3	Sistema hidráulico se encuentra funcionando correctamente.
COMENTARIO 4	Implementos y balde se encuentran en buen estado, no presentan daños, desgastes o juegos.
COMENTARIO 5	Sistema eléctrico se encuentra funcionando, equipo no presenta ningún código activo.
COMENTARIO 6	Sistema de Tren de rodaje se encuentra funcionando, componentes no presentan desgaste, algunos eslabones de ambas cadenas se encuentran agripados, algunas zapatas presentan daños leves y ambas cadenas presentan con excesivo tensado.

Medida	Valor
CAJAS

Medida	Valor
-	-
BASTIDOR DE CADENA: LADO DERECHO	cadena derecha con oxidación.
BASTIDOR DE CADENA: LADO IZQUIERDO	cadena izquierda con oxidación.
Enlaces	Ambas cadenas presentan eslabones agripados.
NOTAS: TREN DE RODAJE	Ambas cadenas presentan oxidación y algunos eslabones se encuentran agripados (requieren lubricación).
NOTAS: TREN DE RODAJE 1	Ambas cadenas presentan excesivo tensado, se debe ajustar según lugar de trabajo donde se llevara el equipo.
NÚMERO DE PIEZA DEL ESLABÓN	585-9088
Pasadores y bujes (Externo)	Componentes en buen estado.
RODILLOS DE SOPORTE	Componentes en buen estado.
RUEDAS GUÍA	Ambos componentes en buen estado.
Segmentos	Componentes en buen estado.
VIDA ÚTIL RESTANTE EN PROMEDIO: TREN DE RODAJE	100%
Zapatas de cadena	zapata quebrada en cadena izquierda y zapatas dobladas en lado derecho.
¿SE GIRARON LOS PASADORES Y LOS BUJES?	No

Concepto	Medición izquierda	Desgaste izquierda (%)	Horas posibles izquierda	Desgaste derecha (%)	Medición derecha	Horas posibles derecha
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-

Medida	Valor
DIENTES/ADAPTADORES
LADOS DEL CUCHARÓN
MONTAJES DEL CUCHARÓN
PARTE INFERIOR DEL CUCHARÓN
VARILLAJE DEL CUCHARÓN
Acoplador rápido	No
MARCA	Caterpillar
NOTAS: CUCHARÓN	Balde se encuentra en buen estado y operativo, no presenta daños o desgaste.

Medida	Valor
ESTADO DEL BRAZO
PASADORES DEL BRAZO
PASADORES Y BUJES: BRAZO
LONGITUD DEL BRAZO	2.5-M (8.2-FT). B1-FAMILY, SEMI HEAVY-DUTY
NOTAS: BRAZO	Componente operativo, sin daños o desgaste.

Medida	Valor
ESTADO DE LA PLUMA
PASADORES DE LA PLUMA
PASADORES Y BUJES: PLUMA
LONGITUD DE LA PLUMA (LONGITUD REAL)	5.7-M (18.7-FT)
NOTAS: PLUMA	Componente operativo, sin daños o desgaste.

Medida	Valor
CIZALLA	No
CUCHARÓN PARA ACEQUIAS INCLINABLE	No
DESGARRADOR	No
GARFIO	No
GARRA	No
MARTILLO	No
PLACA VIBRATORIA	No
PULVERIZADOR	No
RASTRILLO	No
SINFÍN	No
TENAZA	No
TRITURADORA	No

Medida	Valor
BOMBAS Y VÁLVULAS
CILINDRO DE LA PLUMA	Ambos cilindro cuenta con fundas.
CILINDRO DEL BRAZO	Cilindro cuenta con funda.
CILINDRO DEL CUCHARÓN	Cilindro cuenta con funda.
ENGRANAJE DE ROTACIÓN
ESTADO DE OPERACIÓN: SISTEMA HIDRÁULICO
ESTADO DEL FILTRO (CORTE)
MANDO DE LA BOMBA
MOTORES DE DESPLAZAMIENTO
MOTORES DE ROTACIÓN
TANQUE	sobre nivel de aceite hidraulico
TUBERÍAS DE LA MANGUERA
UNIÓN GIRATORIA HIDRÁULICA
VARILLAJE DE CONTROL
NOTAS: SISTEMA HIDRÁULICO	Sistema hidráulico se encuentra operativo, no presenta fugas de aceite o daños en componentes. Sobre nivel de aceite.

Medida	Valor
ALTERNADOR
BATERÍAS/CABLES	cables de baterías con sulfatación y soporte de baterías se encuentra fuera de lugar
CABLEADO
ILUMINACIÓN
MOTOR DE ARRANQUE
NOTAS: SISTEMA ELÉCTRICO, DE ARRANQUE Y DE CARGA	Sistema eléctrico se encuentra funcionando, cables de materias requieren limpieza e instalar soporte de baterias.
AUXILIAR CON ÉTER	No
Calentador del bloque	No

Medida	Valor
BOMBA DE AGUA	presenta humedad, se requiere lavar sector para descartar posibles fugas o daños.
ENFRIADORES
MANDO DEL VENTILADOR
MANGUERAS
RADIADOR
VENTILADOR
Fugas	No
NOTAS: SISTEMA DE ENFRIAMIENTO	Sistema funciona correctamente, bomba de agua presenta humedad por carcasa/empaquetadura, se debe lavar el sector para descartar posibles daños o fuga.

Medida	Valor
ESCAPE/SILENCIADOR
ESTADO DE OPERACIÓN: MOTOR
ESTADO DEL FILTRO DE ACEITE (CORTE)
FILTROS DE AIRE	Filtro de aire con suciedad, requiere limpieza.
REGULADOR
SISTEMA DE INYECCIÓN DE COMBUSTIBLE
SOPORTES DEL MOTOR
AGUA EN EL ACEITE	No
CALCOMANÍA DE LA EPA	No
COMPRESIÓN EN EL RADIADOR	No
FUGAS DE ACEITE	No
GOLPETEO	No
SOPLADO POR	No
¿LOS NIVELES DE FLUIDO SON CORRECTOS?	Si
COLOR DEL ANTICONGELANTE	Rojo CAT
HUMO (B/D/L/W)	NO
NOTAS: MOTOR	Motor Diesel arranca a la llave, se encuentra funcionando correctamente, no presenta humo, ruidos anormales o fugas de aceite.

Medida	Valor
AIRE ACONDICIONADO
CALENTADOR
COJÍN DEL ASIENTO/APOYABRAZOS
CONSOLA DEL TABLERO DE INSTRUMENTOS
INTERRUPTORES
LIMPIAPARABRISAS
LUCES INTERIORES
MEDIDOR
MEDIDORES
PESTILLOS DE LA PUERTA
TABLAS DEL PISO
TABLERO EMS/ADVERTENCIAS
VIDRIO/ESPEJOS
ALARMA DE RETROCESO	Si
MANUAL DE OPERACIÓN Y MANTENIMIENTO ACTUAL	No
MANUAL DE PIEZAS ACTUAL	No
MANUAL DE SEGURIDAD ACTUAL	No
PLACA DE CERTIFICACIÓN ROPS	No

Medida	Valor
BOCINA
FRENO DE LA ROTACIÓN
NOTAS: ELEMENTOS DE SEGURIDAD	Sistema se encuentra operativo, sin daños o observaciones.
CALCOMANÍAS DE SEGURIDAD EN SU LUGAR	Si
CALCOMANÍAS DE SEGURIDAD LEGIBLES	Si
PROTECCIONES DE CABINA	No
ROPS	Si

Medida	Valor
AGARRADERAS
BASTIDOR PRINCIPAL
CAPÓ
CAPÓ CERRADO DEL MOTOR/TUBO DE ESCAPE
CONTRAPESO	Contrapeso con golpe (daño menor) y se encuentra descuadrado.
ESCALONES/ESCALERA
METAL DE LÁMINA
PARACHOQUES	Zócalo frontal derecho y zócalo lateral izquierdo abollados, con daños y golpes.
PARRILLA Y CUBIERTA PROTECTORA DEL RADIADOR
PASARELA
PINTURA
PLÁSTICO
PROTECTOR DEL CÁRTER/CAJA DE BATERÍA
PUERTAS DEL MOTOR
RECIPIENTE DEL ANTEFILTRO
SOLDADURAS DEL BASTIDOR PRINCIPAL
TANQUE DE COMBUSTIBLE	Filtro de malla con suciedad.
NOTAS: ASPECTO GENERAL	Equipo se encuentra en buenas condiciones, presenta daños menores en zócalos y contrapeso descuadrado.
MEDIDAS S.O.S.	No
Se requiere limpieza	No
TANQUES DE COMBUSTIBLE EXTRA	No

Medida	Valor
COMENTARIO 1	Equipo se encuentra operativo y arrancando a la llave.
COMENTARIO 2	Motor Diesel se encuentra funcionando correctamente, no presenta daños, humo o ruido anormal.
COMENTARIO 3	Sistema hidráulico se encuentra funcionando correctamente.
COMENTARIO 4	Implementos y balde se encuentran en buen estado, no presentan daños, desgastes o juegos.
COMENTARIO 5	Sistema eléctrico se encuentra funcionando, equipo no presenta ningún código activo.
COMENTARIO 6	Sistema de Tren de rodaje se encuentra funcionando, componentes no presentan desgaste, algunos eslabones de ambas cadenas se encuentran agripados, algunas zapatas presentan daños leves y ambas cadenas presentan con excesivo tensado.

Medida	Valor
CAJAS

Medida	Valor
-	-
BASTIDOR DE CADENA: LADO DERECHO	cadena derecha con oxidación.
BASTIDOR DE CADENA: LADO IZQUIERDO	cadena izquierda con oxidación.
Enlaces	Ambas cadenas presentan eslabones agripados.
NOTAS: TREN DE RODAJE	Ambas cadenas presentan oxidación y algunos eslabones se encuentran agripados (requieren lubricación).
NOTAS: TREN DE RODAJE 1	Ambas cadenas presentan excesivo tensado, se debe ajustar según lugar de trabajo donde se llevara el equipo.
NÚMERO DE PIEZA DEL ESLABÓN	585-9088
Pasadores y bujes (Externo)	Componentes en buen estado.
RODILLOS DE SOPORTE	Componentes en buen estado.
RUEDAS GUÍA	Ambos componentes en buen estado.
Segmentos	Componentes en buen estado.
VIDA ÚTIL RESTANTE EN PROMEDIO: TREN DE RODAJE	100%
Zapatas de cadena	zapata quebrada en cadena izquierda y zapatas dobladas en lado derecho.
¿SE GIRARON LOS PASADORES Y LOS BUJES?	No

Concepto	Medición izquierda	Desgaste izquierda (%)	Horas posibles izquierda	Desgaste derecha (%)	Medición derecha	Horas posibles derecha
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-

Medida	Valor
DIENTES/ADAPTADORES
LADOS DEL CUCHARÓN
MONTAJES DEL CUCHARÓN
PARTE INFERIOR DEL CUCHARÓN
VARILLAJE DEL CUCHARÓN
Acoplador rápido	No
MARCA	Caterpillar
NOTAS: CUCHARÓN	Balde se encuentra en buen estado y operativo, no presenta daños o desgaste.

Medida	Valor
ESTADO DEL BRAZO
PASADORES DEL BRAZO
PASADORES Y BUJES: BRAZO
LONGITUD DEL BRAZO	2.5-M (8.2-FT). B1-FAMILY, SEMI HEAVY-DUTY
NOTAS: BRAZO	Componente operativo, sin daños o desgaste.

Medida	Valor
ESTADO DE LA PLUMA
PASADORES DE LA PLUMA
PASADORES Y BUJES: PLUMA
LONGITUD DE LA PLUMA (LONGITUD REAL)	5.7-M (18.7-FT)
NOTAS: PLUMA	Componente operativo, sin daños o desgaste.

Medida	Valor
CIZALLA	No
CUCHARÓN PARA ACEQUIAS INCLINABLE	No
DESGARRADOR	No
GARFIO	No
GARRA	No
MARTILLO	No
PLACA VIBRATORIA	No
PULVERIZADOR	No
RASTRILLO	No
SINFÍN	No
TENAZA	No
TRITURADORA	No

Medida	Valor
BOMBAS Y VÁLVULAS
CILINDRO DE LA PLUMA	Ambos cilindro cuenta con fundas.
CILINDRO DEL BRAZO	Cilindro cuenta con funda.
CILINDRO DEL CUCHARÓN	Cilindro cuenta con funda.
ENGRANAJE DE ROTACIÓN
ESTADO DE OPERACIÓN: SISTEMA HIDRÁULICO
ESTADO DEL FILTRO (CORTE)
MANDO DE LA BOMBA
MOTORES DE DESPLAZAMIENTO
MOTORES DE ROTACIÓN
TANQUE	sobre nivel de aceite hidraulico
TUBERÍAS DE LA MANGUERA
UNIÓN GIRATORIA HIDRÁULICA
VARILLAJE DE CONTROL
NOTAS: SISTEMA HIDRÁULICO	Sistema hidráulico se encuentra operativo, no presenta fugas de aceite o daños en componentes. Sobre nivel de aceite.

Medida	Valor
ALTERNADOR
BATERÍAS/CABLES	cables de baterías con sulfatación y soporte de baterías se encuentra fuera de lugar
CABLEADO
ILUMINACIÓN
MOTOR DE ARRANQUE
NOTAS: SISTEMA ELÉCTRICO, DE ARRANQUE Y DE CARGA	Sistema eléctrico se encuentra funcionando, cables de materias requieren limpieza e instalar soporte de baterias.
AUXILIAR CON ÉTER	No
Calentador del bloque	No

Medida	Valor
BOMBA DE AGUA	presenta humedad, se requiere lavar sector para descartar posibles fugas o daños.
ENFRIADORES
MANDO DEL VENTILADOR
MANGUERAS
RADIADOR
VENTILADOR
Fugas	No
NOTAS: SISTEMA DE ENFRIAMIENTO	Sistema funciona correctamente, bomba de agua presenta humedad por carcasa/empaquetadura, se debe lavar el sector para descartar posibles daños o fuga.

Medida	Valor
ESCAPE/SILENCIADOR
ESTADO DE OPERACIÓN: MOTOR
ESTADO DEL FILTRO DE ACEITE (CORTE)
FILTROS DE AIRE	Filtro de aire con suciedad, requiere limpieza.
REGULADOR
SISTEMA DE INYECCIÓN DE COMBUSTIBLE
SOPORTES DEL MOTOR
AGUA EN EL ACEITE	No
CALCOMANÍA DE LA EPA	No
COMPRESIÓN EN EL RADIADOR	No
FUGAS DE ACEITE	No
GOLPETEO	No
SOPLADO POR	No
¿LOS NIVELES DE FLUIDO SON CORRECTOS?	Si
COLOR DEL ANTICONGELANTE	Rojo CAT
HUMO (B/D/L/W)	NO
NOTAS: MOTOR	Motor Diesel arranca a la llave, se encuentra funcionando correctamente, no presenta humo, ruidos anormales o fugas de aceite.

Medida	Valor
AIRE ACONDICIONADO
CALENTADOR
COJÍN DEL ASIENTO/APOYABRAZOS
CONSOLA DEL TABLERO DE INSTRUMENTOS
INTERRUPTORES
LIMPIAPARABRISAS
LUCES INTERIORES
MEDIDOR
MEDIDORES
PESTILLOS DE LA PUERTA
TABLAS DEL PISO
TABLERO EMS/ADVERTENCIAS
VIDRIO/ESPEJOS
ALARMA DE RETROCESO	Si
MANUAL DE OPERACIÓN Y MANTENIMIENTO ACTUAL	No
MANUAL DE PIEZAS ACTUAL	No
MANUAL DE SEGURIDAD ACTUAL	No
PLACA DE CERTIFICACIÓN ROPS	No

Medida	Valor
BOCINA
FRENO DE LA ROTACIÓN
NOTAS: ELEMENTOS DE SEGURIDAD	Sistema se encuentra operativo, sin daños o observaciones.
CALCOMANÍAS DE SEGURIDAD EN SU LUGAR	Si
CALCOMANÍAS DE SEGURIDAD LEGIBLES	Si
PROTECCIONES DE CABINA	No
ROPS	Si

Medida	Valor
AGARRADERAS
BASTIDOR PRINCIPAL
CAPÓ
CAPÓ CERRADO DEL MOTOR/TUBO DE ESCAPE
CONTRAPESO	Contrapeso con golpe (daño menor) y se encuentra descuadrado.
ESCALONES/ESCALERA
METAL DE LÁMINA
PARACHOQUES	Zócalo frontal derecho y zócalo lateral izquierdo abollados, con daños y golpes.
PARRILLA Y CUBIERTA PROTECTORA DEL RADIADOR
PASARELA
PINTURA
PLÁSTICO
PROTECTOR DEL CÁRTER/CAJA DE BATERÍA
PUERTAS DEL MOTOR
RECIPIENTE DEL ANTEFILTRO
SOLDADURAS DEL BASTIDOR PRINCIPAL
TANQUE DE COMBUSTIBLE	Filtro de malla con suciedad.
NOTAS: ASPECTO GENERAL	Equipo se encuentra en buenas condiciones, presenta daños menores en zócalos y contrapeso descuadrado.
MEDIDAS S.O.S.	No
Se requiere limpieza	No
TANQUES DE COMBUSTIBLE EXTRA	No

Medida	Valor
COMENTARIO 1	Equipo se encuentra operativo y arrancando a la llave.
COMENTARIO 2	Motor Diesel se encuentra funcionando correctamente, no presenta daños, humo o ruido anormal.
COMENTARIO 3	Sistema hidráulico se encuentra funcionando correctamente.
COMENTARIO 4	Implementos y balde se encuentran en buen estado, no presentan daños, desgastes o juegos.
COMENTARIO 5	Sistema eléctrico se encuentra funcionando, equipo no presenta ningún código activo.
COMENTARIO 6	Sistema de Tren de rodaje se encuentra funcionando, componentes no presentan desgaste, algunos eslabones de ambas cadenas se encuentran agripados, algunas zapatas presentan daños leves y ambas cadenas presentan con excesivo tensado.

Medida	Valor
CAJAS

Medida	Valor
-	-
BASTIDOR DE CADENA: LADO DERECHO	cadena derecha con oxidación.
BASTIDOR DE CADENA: LADO IZQUIERDO	cadena izquierda con oxidación.
Enlaces	Ambas cadenas presentan eslabones agripados.
NOTAS: TREN DE RODAJE	Ambas cadenas presentan oxidación y algunos eslabones se encuentran agripados (requieren lubricación).
NOTAS: TREN DE RODAJE 1	Ambas cadenas presentan excesivo tensado, se debe ajustar según lugar de trabajo donde se llevara el equipo.
NÚMERO DE PIEZA DEL ESLABÓN	585-9088
Pasadores y bujes (Externo)	Componentes en buen estado.
RODILLOS DE SOPORTE	Componentes en buen estado.
RUEDAS GUÍA	Ambos componentes en buen estado.
Segmentos	Componentes en buen estado.
VIDA ÚTIL RESTANTE EN PROMEDIO: TREN DE RODAJE	100%
Zapatas de cadena	zapata quebrada en cadena izquierda y zapatas dobladas en lado derecho.
¿SE GIRARON LOS PASADORES Y LOS BUJES?	No

Concepto	Medición izquierda	Desgaste izquierda (%)	Horas posibles izquierda	Desgaste derecha (%)	Medición derecha	Horas posibles derecha
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-

Medida	Valor
DIENTES/ADAPTADORES
LADOS DEL CUCHARÓN
MONTAJES DEL CUCHARÓN
PARTE INFERIOR DEL CUCHARÓN
VARILLAJE DEL CUCHARÓN
Acoplador rápido	No
MARCA	Caterpillar
NOTAS: CUCHARÓN	Balde se encuentra en buen estado y operativo, no presenta daños o desgaste.

Medida	Valor
ESTADO DEL BRAZO
PASADORES DEL BRAZO
PASADORES Y BUJES: BRAZO
LONGITUD DEL BRAZO	2.5-M (8.2-FT). B1-FAMILY, SEMI HEAVY-DUTY
NOTAS: BRAZO	Componente operativo, sin daños o desgaste.

Medida	Valor
ESTADO DE LA PLUMA
PASADORES DE LA PLUMA
PASADORES Y BUJES: PLUMA
LONGITUD DE LA PLUMA (LONGITUD REAL)	5.7-M (18.7-FT)
NOTAS: PLUMA	Componente operativo, sin daños o desgaste.

Medida	Valor
CIZALLA	No
CUCHARÓN PARA ACEQUIAS INCLINABLE	No
DESGARRADOR	No
GARFIO	No
GARRA	No
MARTILLO	No
PLACA VIBRATORIA	No
PULVERIZADOR	No
RASTRILLO	No
SINFÍN	No
TENAZA	No
TRITURADORA	No

Medida	Valor
BOMBAS Y VÁLVULAS
CILINDRO DE LA PLUMA	Ambos cilindro cuenta con fundas.
CILINDRO DEL BRAZO	Cilindro cuenta con funda.
CILINDRO DEL CUCHARÓN	Cilindro cuenta con funda.
ENGRANAJE DE ROTACIÓN
ESTADO DE OPERACIÓN: SISTEMA HIDRÁULICO
ESTADO DEL FILTRO (CORTE)
MANDO DE LA BOMBA
MOTORES DE DESPLAZAMIENTO
MOTORES DE ROTACIÓN
TANQUE	sobre nivel de aceite hidraulico
TUBERÍAS DE LA MANGUERA
UNIÓN GIRATORIA HIDRÁULICA
VARILLAJE DE CONTROL
NOTAS: SISTEMA HIDRÁULICO	Sistema hidráulico se encuentra operativo, no presenta fugas de aceite o daños en componentes. Sobre nivel de aceite.

Medida	Valor
ALTERNADOR
BATERÍAS/CABLES	cables de baterías con sulfatación y soporte de baterías se encuentra fuera de lugar
CABLEADO
ILUMINACIÓN
MOTOR DE ARRANQUE
NOTAS: SISTEMA ELÉCTRICO, DE ARRANQUE Y DE CARGA	Sistema eléctrico se encuentra funcionando, cables de materias requieren limpieza e instalar soporte de baterias.
AUXILIAR CON ÉTER	No
Calentador del bloque	No

Medida	Valor
BOMBA DE AGUA	presenta humedad, se requiere lavar sector para descartar posibles fugas o daños.
ENFRIADORES
MANDO DEL VENTILADOR
MANGUERAS
RADIADOR
VENTILADOR
Fugas	No
NOTAS: SISTEMA DE ENFRIAMIENTO	Sistema funciona correctamente, bomba de agua presenta humedad por carcasa/empaquetadura, se debe lavar el sector para descartar posibles daños o fuga.

Medida	Valor
ESCAPE/SILENCIADOR
ESTADO DE OPERACIÓN: MOTOR
ESTADO DEL FILTRO DE ACEITE (CORTE)
FILTROS DE AIRE	Filtro de aire con suciedad, requiere limpieza.
REGULADOR
SISTEMA DE INYECCIÓN DE COMBUSTIBLE
SOPORTES DEL MOTOR
AGUA EN EL ACEITE	No
CALCOMANÍA DE LA EPA	No
COMPRESIÓN EN EL RADIADOR	No
FUGAS DE ACEITE	No
GOLPETEO	No
SOPLADO POR	No
¿LOS NIVELES DE FLUIDO SON CORRECTOS?	Si
COLOR DEL ANTICONGELANTE	Rojo CAT
HUMO (B/D/L/W)	NO
NOTAS: MOTOR	Motor Diesel arranca a la llave, se encuentra funcionando correctamente, no presenta humo, ruidos anormales o fugas de aceite.

Medida	Valor
AIRE ACONDICIONADO
CALENTADOR
COJÍN DEL ASIENTO/APOYABRAZOS
CONSOLA DEL TABLERO DE INSTRUMENTOS
INTERRUPTORES
LIMPIAPARABRISAS
LUCES INTERIORES
MEDIDOR
MEDIDORES
PESTILLOS DE LA PUERTA
TABLAS DEL PISO
TABLERO EMS/ADVERTENCIAS
VIDRIO/ESPEJOS
ALARMA DE RETROCESO	Si
MANUAL DE OPERACIÓN Y MANTENIMIENTO ACTUAL	No
MANUAL DE PIEZAS ACTUAL	No
MANUAL DE SEGURIDAD ACTUAL	No
PLACA DE CERTIFICACIÓN ROPS	No

Medida	Valor
BOCINA
FRENO DE LA ROTACIÓN
NOTAS: ELEMENTOS DE SEGURIDAD	Sistema se encuentra operativo, sin daños o observaciones.
CALCOMANÍAS DE SEGURIDAD EN SU LUGAR	Si
CALCOMANÍAS DE SEGURIDAD LEGIBLES	Si
PROTECCIONES DE CABINA	No
ROPS	Si

Medida	Valor
AGARRADERAS
BASTIDOR PRINCIPAL
CAPÓ
CAPÓ CERRADO DEL MOTOR/TUBO DE ESCAPE
CONTRAPESO	Contrapeso con golpe (daño menor) y se encuentra descuadrado.
ESCALONES/ESCALERA
METAL DE LÁMINA
PARACHOQUES	Zócalo frontal derecho y zócalo lateral izquierdo abollados, con daños y golpes.
PARRILLA Y CUBIERTA PROTECTORA DEL RADIADOR
PASARELA
PINTURA
PLÁSTICO
PROTECTOR DEL CÁRTER/CAJA DE BATERÍA
PUERTAS DEL MOTOR
RECIPIENTE DEL ANTEFILTRO
SOLDADURAS DEL BASTIDOR PRINCIPAL
TANQUE DE COMBUSTIBLE	Filtro de malla con suciedad.
NOTAS: ASPECTO GENERAL	Equipo se encuentra en buenas condiciones, presenta daños menores en zócalos y contrapeso descuadrado.
MEDIDAS S.O.S.	No
Se requiere limpieza	No
TANQUES DE COMBUSTIBLE EXTRA	No

Medida	Valor
COMENTARIO 1	Equipo se encuentra operativo y arrancando a la llave.
COMENTARIO 2	Motor Diesel se encuentra funcionando correctamente, no presenta daños, humo o ruido anormal.
COMENTARIO 3	Sistema hidráulico se encuentra funcionando correctamente.
COMENTARIO 4	Implementos y balde se encuentran en buen estado, no presentan daños, desgastes o juegos.
COMENTARIO 5	Sistema eléctrico se encuentra funcionando, equipo no presenta ningún código activo.
COMENTARIO 6	Sistema de Tren de rodaje se encuentra funcionando, componentes no presentan desgaste, algunos eslabones de ambas cadenas se encuentran agripados, algunas zapatas presentan daños leves y ambas cadenas presentan con excesivo tensado.

Medida	Valor
CAJAS

Medida	Valor
-	-
BASTIDOR DE CADENA: LADO DERECHO	cadena derecha con oxidación.
BASTIDOR DE CADENA: LADO IZQUIERDO	cadena izquierda con oxidación.
Enlaces	Ambas cadenas presentan eslabones agripados.
NOTAS: TREN DE RODAJE	Ambas cadenas presentan oxidación y algunos eslabones se encuentran agripados (requieren lubricación).
NOTAS: TREN DE RODAJE 1	Ambas cadenas presentan excesivo tensado, se debe ajustar según lugar de trabajo donde se llevara el equipo.
NÚMERO DE PIEZA DEL ESLABÓN	585-9088
Pasadores y bujes (Externo)	Componentes en buen estado.
RODILLOS DE SOPORTE	Componentes en buen estado.
RUEDAS GUÍA	Ambos componentes en buen estado.
Segmentos	Componentes en buen estado.
VIDA ÚTIL RESTANTE EN PROMEDIO: TREN DE RODAJE	100%
Zapatas de cadena	zapata quebrada en cadena izquierda y zapatas dobladas en lado derecho.
¿SE GIRARON LOS PASADORES Y LOS BUJES?	No

Concepto	Medición izquierda	Desgaste izquierda (%)	Horas posibles izquierda	Desgaste derecha (%)	Medición derecha	Horas posibles derecha
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-

Medida	Valor
DIENTES/ADAPTADORES
LADOS DEL CUCHARÓN
MONTAJES DEL CUCHARÓN
PARTE INFERIOR DEL CUCHARÓN
VARILLAJE DEL CUCHARÓN
Acoplador rápido	No
MARCA	Caterpillar
NOTAS: CUCHARÓN	Balde se encuentra en buen estado y operativo, no presenta daños o desgaste.

Medida	Valor
ESTADO DEL BRAZO
PASADORES DEL BRAZO
PASADORES Y BUJES: BRAZO
LONGITUD DEL BRAZO	2.5-M (8.2-FT). B1-FAMILY, SEMI HEAVY-DUTY
NOTAS: BRAZO	Componente operativo, sin daños o desgaste.

Medida	Valor
ESTADO DE LA PLUMA
PASADORES DE LA PLUMA
PASADORES Y BUJES: PLUMA
LONGITUD DE LA PLUMA (LONGITUD REAL)	5.7-M (18.7-FT)
NOTAS: PLUMA	Componente operativo, sin daños o desgaste.

Medida	Valor
CIZALLA	No
CUCHARÓN PARA ACEQUIAS INCLINABLE	No
DESGARRADOR	No
GARFIO	No
GARRA	No
MARTILLO	No
PLACA VIBRATORIA	No
PULVERIZADOR	No
RASTRILLO	No
SINFÍN	No
TENAZA	No
TRITURADORA	No

Medida	Valor
BOMBAS Y VÁLVULAS
CILINDRO DE LA PLUMA	Ambos cilindro cuenta con fundas.
CILINDRO DEL BRAZO	Cilindro cuenta con funda.
CILINDRO DEL CUCHARÓN	Cilindro cuenta con funda.
ENGRANAJE DE ROTACIÓN
ESTADO DE OPERACIÓN: SISTEMA HIDRÁULICO
ESTADO DEL FILTRO (CORTE)
MANDO DE LA BOMBA
MOTORES DE DESPLAZAMIENTO
MOTORES DE ROTACIÓN
TANQUE	sobre nivel de aceite hidraulico
TUBERÍAS DE LA MANGUERA
UNIÓN GIRATORIA HIDRÁULICA
VARILLAJE DE CONTROL
NOTAS: SISTEMA HIDRÁULICO	Sistema hidráulico se encuentra operativo, no presenta fugas de aceite o daños en componentes. Sobre nivel de aceite.

Medida	Valor
ALTERNADOR
BATERÍAS/CABLES	cables de baterías con sulfatación y soporte de baterías se encuentra fuera de lugar
CABLEADO
ILUMINACIÓN
MOTOR DE ARRANQUE
NOTAS: SISTEMA ELÉCTRICO, DE ARRANQUE Y DE CARGA	Sistema eléctrico se encuentra funcionando, cables de materias requieren limpieza e instalar soporte de baterias.
AUXILIAR CON ÉTER	No
Calentador del bloque	No

Medida	Valor
BOMBA DE AGUA	presenta humedad, se requiere lavar sector para descartar posibles fugas o daños.
ENFRIADORES
MANDO DEL VENTILADOR
MANGUERAS
RADIADOR
VENTILADOR
Fugas	No
NOTAS: SISTEMA DE ENFRIAMIENTO	Sistema funciona correctamente, bomba de agua presenta humedad por carcasa/empaquetadura, se debe lavar el sector para descartar posibles daños o fuga.

Medida	Valor
ESCAPE/SILENCIADOR
ESTADO DE OPERACIÓN: MOTOR
ESTADO DEL FILTRO DE ACEITE (CORTE)
FILTROS DE AIRE	Filtro de aire con suciedad, requiere limpieza.
REGULADOR
SISTEMA DE INYECCIÓN DE COMBUSTIBLE
SOPORTES DEL MOTOR
AGUA EN EL ACEITE	No
CALCOMANÍA DE LA EPA	No
COMPRESIÓN EN EL RADIADOR	No
FUGAS DE ACEITE	No
GOLPETEO	No
SOPLADO POR	No
¿LOS NIVELES DE FLUIDO SON CORRECTOS?	Si
COLOR DEL ANTICONGELANTE	Rojo CAT
HUMO (B/D/L/W)	NO
NOTAS: MOTOR	Motor Diesel arranca a la llave, se encuentra funcionando correctamente, no presenta humo, ruidos anormales o fugas de aceite.

Medida	Valor
AIRE ACONDICIONADO
CALENTADOR
COJÍN DEL ASIENTO/APOYABRAZOS
CONSOLA DEL TABLERO DE INSTRUMENTOS
INTERRUPTORES
LIMPIAPARABRISAS
LUCES INTERIORES
MEDIDOR
MEDIDORES
PESTILLOS DE LA PUERTA
TABLAS DEL PISO
TABLERO EMS/ADVERTENCIAS
VIDRIO/ESPEJOS
ALARMA DE RETROCESO	Si
MANUAL DE OPERACIÓN Y MANTENIMIENTO ACTUAL	No
MANUAL DE PIEZAS ACTUAL	No
MANUAL DE SEGURIDAD ACTUAL	No
PLACA DE CERTIFICACIÓN ROPS	No

Medida	Valor
BOCINA
FRENO DE LA ROTACIÓN
NOTAS: ELEMENTOS DE SEGURIDAD	Sistema se encuentra operativo, sin daños o observaciones.
CALCOMANÍAS DE SEGURIDAD EN SU LUGAR	Si
CALCOMANÍAS DE SEGURIDAD LEGIBLES	Si
PROTECCIONES DE CABINA	No
ROPS	Si

Medida	Valor
AGARRADERAS
BASTIDOR PRINCIPAL
CAPÓ
CAPÓ CERRADO DEL MOTOR/TUBO DE ESCAPE
CONTRAPESO	Contrapeso con golpe (daño menor) y se encuentra descuadrado.
ESCALONES/ESCALERA
METAL DE LÁMINA
PARACHOQUES	Zócalo frontal derecho y zócalo lateral izquierdo abollados, con daños y golpes.
PARRILLA Y CUBIERTA PROTECTORA DEL RADIADOR
PASARELA
PINTURA
PLÁSTICO
PROTECTOR DEL CÁRTER/CAJA DE BATERÍA
PUERTAS DEL MOTOR
RECIPIENTE DEL ANTEFILTRO
SOLDADURAS DEL BASTIDOR PRINCIPAL
TANQUE DE COMBUSTIBLE	Filtro de malla con suciedad.
NOTAS: ASPECTO GENERAL	Equipo se encuentra en buenas condiciones, presenta daños menores en zócalos y contrapeso descuadrado.
MEDIDAS S.O.S.	No
Se requiere limpieza	No
TANQUES DE COMBUSTIBLE EXTRA	No

Medida	Valor
COMENTARIO 1	Equipo se encuentra operativo y arrancando a la llave.
COMENTARIO 2	Motor Diesel se encuentra funcionando correctamente, no presenta daños, humo o ruido anormal.
COMENTARIO 3	Sistema hidráulico se encuentra funcionando correctamente.
COMENTARIO 4	Implementos y balde se encuentran en buen estado, no presentan daños, desgastes o juegos.
COMENTARIO 5	Sistema eléctrico se encuentra funcionando, equipo no presenta ningún código activo.
COMENTARIO 6	Sistema de Tren de rodaje se encuentra funcionando, componentes no presentan desgaste, algunos eslabones de ambas cadenas se encuentran agripados, algunas zapatas presentan daños leves y ambas cadenas presentan con excesivo tensado.

Medida	Valor
CAJAS

Medida	Valor
-	-
BASTIDOR DE CADENA: LADO DERECHO	cadena derecha con oxidación.
BASTIDOR DE CADENA: LADO IZQUIERDO	cadena izquierda con oxidación.
Enlaces	Ambas cadenas presentan eslabones agripados.
NOTAS: TREN DE RODAJE	Ambas cadenas presentan oxidación y algunos eslabones se encuentran agripados (requieren lubricación).
NOTAS: TREN DE RODAJE 1	Ambas cadenas presentan excesivo tensado, se debe ajustar según lugar de trabajo donde se llevara el equipo.
NÚMERO DE PIEZA DEL ESLABÓN	585-9088
Pasadores y bujes (Externo)	Componentes en buen estado.
RODILLOS DE SOPORTE	Componentes en buen estado.
RUEDAS GUÍA	Ambos componentes en buen estado.
Segmentos	Componentes en buen estado.
VIDA ÚTIL RESTANTE EN PROMEDIO: TREN DE RODAJE	100%
Zapatas de cadena	zapata quebrada en cadena izquierda y zapatas dobladas en lado derecho.
¿SE GIRARON LOS PASADORES Y LOS BUJES?	No

Concepto	Medición izquierda	Desgaste izquierda (%)	Horas posibles izquierda	Desgaste derecha (%)	Medición derecha	Horas posibles derecha
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-

Medida	Valor
DIENTES/ADAPTADORES
LADOS DEL CUCHARÓN
MONTAJES DEL CUCHARÓN
PARTE INFERIOR DEL CUCHARÓN
VARILLAJE DEL CUCHARÓN
Acoplador rápido	No
MARCA	Caterpillar
NOTAS: CUCHARÓN	Balde se encuentra en buen estado y operativo, no presenta daños o desgaste.

Medida	Valor
ESTADO DEL BRAZO
PASADORES DEL BRAZO
PASADORES Y BUJES: BRAZO
LONGITUD DEL BRAZO	2.5-M (8.2-FT). B1-FAMILY, SEMI HEAVY-DUTY
NOTAS: BRAZO	Componente operativo, sin daños o desgaste.

Medida	Valor
ESTADO DE LA PLUMA
PASADORES DE LA PLUMA
PASADORES Y BUJES: PLUMA
LONGITUD DE LA PLUMA (LONGITUD REAL)	5.7-M (18.7-FT)
NOTAS: PLUMA	Componente operativo, sin daños o desgaste.

Medida	Valor
CIZALLA	No
CUCHARÓN PARA ACEQUIAS INCLINABLE	No
DESGARRADOR	No
GARFIO	No
GARRA	No
MARTILLO	No
PLACA VIBRATORIA	No
PULVERIZADOR	No
RASTRILLO	No
SINFÍN	No
TENAZA	No
TRITURADORA	No

Medida	Valor
BOMBAS Y VÁLVULAS
CILINDRO DE LA PLUMA	Ambos cilindro cuenta con fundas.
CILINDRO DEL BRAZO	Cilindro cuenta con funda.
CILINDRO DEL CUCHARÓN	Cilindro cuenta con funda.
ENGRANAJE DE ROTACIÓN
ESTADO DE OPERACIÓN: SISTEMA HIDRÁULICO
ESTADO DEL FILTRO (CORTE)
MANDO DE LA BOMBA
MOTORES DE DESPLAZAMIENTO
MOTORES DE ROTACIÓN
TANQUE	sobre nivel de aceite hidraulico
TUBERÍAS DE LA MANGUERA
UNIÓN GIRATORIA HIDRÁULICA
VARILLAJE DE CONTROL
NOTAS: SISTEMA HIDRÁULICO	Sistema hidráulico se encuentra operativo, no presenta fugas de aceite o daños en componentes. Sobre nivel de aceite.

Medida	Valor
ALTERNADOR
BATERÍAS/CABLES	cables de baterías con sulfatación y soporte de baterías se encuentra fuera de lugar
CABLEADO
ILUMINACIÓN
MOTOR DE ARRANQUE
NOTAS: SISTEMA ELÉCTRICO, DE ARRANQUE Y DE CARGA	Sistema eléctrico se encuentra funcionando, cables de materias requieren limpieza e instalar soporte de baterias.
AUXILIAR CON ÉTER	No
Calentador del bloque	No

Medida	Valor
BOMBA DE AGUA	presenta humedad, se requiere lavar sector para descartar posibles fugas o daños.
ENFRIADORES
MANDO DEL VENTILADOR
MANGUERAS
RADIADOR
VENTILADOR
Fugas	No
NOTAS: SISTEMA DE ENFRIAMIENTO	Sistema funciona correctamente, bomba de agua presenta humedad por carcasa/empaquetadura, se debe lavar el sector para descartar posibles daños o fuga.

Medida	Valor
ESCAPE/SILENCIADOR
ESTADO DE OPERACIÓN: MOTOR
ESTADO DEL FILTRO DE ACEITE (CORTE)
FILTROS DE AIRE	Filtro de aire con suciedad, requiere limpieza.
REGULADOR
SISTEMA DE INYECCIÓN DE COMBUSTIBLE
SOPORTES DEL MOTOR
AGUA EN EL ACEITE	No
CALCOMANÍA DE LA EPA	No
COMPRESIÓN EN EL RADIADOR	No
FUGAS DE ACEITE	No
GOLPETEO	No
SOPLADO POR	No
¿LOS NIVELES DE FLUIDO SON CORRECTOS?	Si
COLOR DEL ANTICONGELANTE	Rojo CAT
HUMO (B/D/L/W)	NO
NOTAS: MOTOR	Motor Diesel arranca a la llave, se encuentra funcionando correctamente, no presenta humo, ruidos anormales o fugas de aceite.

Medida	Valor
AIRE ACONDICIONADO
CALENTADOR
COJÍN DEL ASIENTO/APOYABRAZOS
CONSOLA DEL TABLERO DE INSTRUMENTOS
INTERRUPTORES
LIMPIAPARABRISAS
LUCES INTERIORES
MEDIDOR
MEDIDORES
PESTILLOS DE LA PUERTA
TABLAS DEL PISO
TABLERO EMS/ADVERTENCIAS
VIDRIO/ESPEJOS
ALARMA DE RETROCESO	Si
MANUAL DE OPERACIÓN Y MANTENIMIENTO ACTUAL	No
MANUAL DE PIEZAS ACTUAL	No
MANUAL DE SEGURIDAD ACTUAL	No
PLACA DE CERTIFICACIÓN ROPS	No

Medida	Valor
BOCINA
FRENO DE LA ROTACIÓN
NOTAS: ELEMENTOS DE SEGURIDAD	Sistema se encuentra operativo, sin daños o observaciones.
CALCOMANÍAS DE SEGURIDAD EN SU LUGAR	Si
CALCOMANÍAS DE SEGURIDAD LEGIBLES	Si
PROTECCIONES DE CABINA	No
ROPS	Si

Medida	Valor
AGARRADERAS
BASTIDOR PRINCIPAL
CAPÓ
CAPÓ CERRADO DEL MOTOR/TUBO DE ESCAPE
CONTRAPESO	Contrapeso con golpe (daño menor) y se encuentra descuadrado.
ESCALONES/ESCALERA
METAL DE LÁMINA
PARACHOQUES	Zócalo frontal derecho y zócalo lateral izquierdo abollados, con daños y golpes.
PARRILLA Y CUBIERTA PROTECTORA DEL RADIADOR
PASARELA
PINTURA
PLÁSTICO
PROTECTOR DEL CÁRTER/CAJA DE BATERÍA
PUERTAS DEL MOTOR
RECIPIENTE DEL ANTEFILTRO
SOLDADURAS DEL BASTIDOR PRINCIPAL
TANQUE DE COMBUSTIBLE	Filtro de malla con suciedad.
NOTAS: ASPECTO GENERAL	Equipo se encuentra en buenas condiciones, presenta daños menores en zócalos y contrapeso descuadrado.
MEDIDAS S.O.S.	No
Se requiere limpieza	No
TANQUES DE COMBUSTIBLE EXTRA	No

Medida	Valor
COMENTARIO 1	Equipo se encuentra operativo y arrancando a la llave.
COMENTARIO 2	Motor Diesel se encuentra funcionando correctamente, no presenta daños, humo o ruido anormal.
COMENTARIO 3	Sistema hidráulico se encuentra funcionando correctamente.
COMENTARIO 4	Implementos y balde se encuentran en buen estado, no presentan daños, desgastes o juegos.
COMENTARIO 5	Sistema eléctrico se encuentra funcionando, equipo no presenta ningún código activo.
COMENTARIO 6	Sistema de Tren de rodaje se encuentra funcionando, componentes no presentan desgaste, algunos eslabones de ambas cadenas se encuentran agripados, algunas zapatas presentan daños leves y ambas cadenas presentan con excesivo tensado.

Medida	Valor
CAJAS

Medida	Valor
-	-
BASTIDOR DE CADENA: LADO DERECHO	cadena derecha con oxidación.
BASTIDOR DE CADENA: LADO IZQUIERDO	cadena izquierda con oxidación.
Enlaces	Ambas cadenas presentan eslabones agripados.
NOTAS: TREN DE RODAJE	Ambas cadenas presentan oxidación y algunos eslabones se encuentran agripados (requieren lubricación).
NOTAS: TREN DE RODAJE 1	Ambas cadenas presentan excesivo tensado, se debe ajustar según lugar de trabajo donde se llevara el equipo.
NÚMERO DE PIEZA DEL ESLABÓN	585-9088
Pasadores y bujes (Externo)	Componentes en buen estado.
RODILLOS DE SOPORTE	Componentes en buen estado.
RUEDAS GUÍA	Ambos componentes en buen estado.
Segmentos	Componentes en buen estado.
VIDA ÚTIL RESTANTE EN PROMEDIO: TREN DE RODAJE	100%
Zapatas de cadena	zapata quebrada en cadena izquierda y zapatas dobladas en lado derecho.
¿SE GIRARON LOS PASADORES Y LOS BUJES?	No

Concepto	Medición izquierda	Desgaste izquierda (%)	Horas posibles izquierda	Desgaste derecha (%)	Medición derecha	Horas posibles derecha
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-
ENLACES	105.5mm	9	-	105.5mm	9	-
PASADORES Y BUJES (EXTERNOS)	59mm	0	-	59mm	0	-
Pasadores y bujes (internos)	760mm	0	-	760mm	0	-
RODILLO INFERIOR 1	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 2	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 3	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 4	cuenta con guardacarril	-	-	cuenta con guardacarril	-	-
RODILLO INFERIOR 5	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 6	17.5mm	0	-	17.5mm	0	-
RODILLO INFERIOR 7	17.5mm	0	-	17.5mm	0	-
RODILLOS DE SOPORTE DELANTEROS	120mm	0	-	120mm	0	-
RODILLOS DE SOPORTE TRASEROS	120mm	0	-	120mm	0	-
SEGMENTOS	205mm	-	-	205mm	-	-

Medida	Valor
DIENTES/ADAPTADORES
LADOS DEL CUCHARÓN
MONTAJES DEL CUCHARÓN
PARTE INFERIOR DEL CUCHARÓN
VARILLAJE DEL CUCHARÓN
Acoplador rápido	No
MARCA	Caterpillar
NOTAS: CUCHARÓN	Balde se encuentra en buen estado y operativo, no presenta daños o desgaste.

Medida	Valor
ESTADO DEL BRAZO
PASADORES DEL BRAZO
PASADORES Y BUJES: BRAZO
LONGITUD DEL BRAZO	2.5-M (8.2-FT). B1-FAMILY, SEMI HEAVY-DUTY
NOTAS: BRAZO	Componente operativo, sin daños o desgaste.

Medida	Valor
ESTADO DE LA PLUMA
PASADORES DE LA PLUMA
PASADORES Y BUJES: PLUMA
LONGITUD DE LA PLUMA (LONGITUD REAL)	5.7-M (18.7-FT)
NOTAS: PLUMA	Componente operativo, sin daños o desgaste.

Medida	Valor
CIZALLA	No
CUCHARÓN PARA ACEQUIAS INCLINABLE	No
DESGARRADOR	No
GARFIO	No
GARRA	No
MARTILLO	No
PLACA VIBRATORIA	No
PULVERIZADOR	No
RASTRILLO	No
SINFÍN	No
TENAZA	No
TRITURADORA	No

Medida	Valor
BOMBAS Y VÁLVULAS
CILINDRO DE LA PLUMA	Ambos cilindro cuenta con fundas.
CILINDRO DEL BRAZO	Cilindro cuenta con funda.
CILINDRO DEL CUCHARÓN	Cilindro cuenta con funda.
ENGRANAJE DE ROTACIÓN
ESTADO DE OPERACIÓN: SISTEMA HIDRÁULICO
ESTADO DEL FILTRO (CORTE)
MANDO DE LA BOMBA
MOTORES DE DESPLAZAMIENTO
MOTORES DE ROTACIÓN
TANQUE	sobre nivel de aceite hidraulico
TUBERÍAS DE LA MANGUERA
UNIÓN GIRATORIA HIDRÁULICA
VARILLAJE DE CONTROL
NOTAS: SISTEMA HIDRÁULICO	Sistema hidráulico se encuentra operativo, no presenta fugas de aceite o daños en componentes. Sobre nivel de aceite.

Medida	Valor
ALTERNADOR
BATERÍAS/CABLES	cables de baterías con sulfatación y soporte de baterías se encuentra fuera de lugar
CABLEADO
ILUMINACIÓN
MOTOR DE ARRANQUE
NOTAS: SISTEMA ELÉCTRICO, DE ARRANQUE Y DE CARGA	Sistema eléctrico se encuentra funcionando, cables de materias requieren limpieza e instalar soporte de baterias.
AUXILIAR CON ÉTER	No
Calentador del bloque	No

Medida	Valor
BOMBA DE AGUA	presenta humedad, se requiere lavar sector para descartar posibles fugas o daños.
ENFRIADORES
MANDO DEL VENTILADOR
MANGUERAS
RADIADOR
VENTILADOR
Fugas	No
NOTAS: SISTEMA DE ENFRIAMIENTO	Sistema funciona correctamente, bomba de agua presenta humedad por carcasa/empaquetadura, se debe lavar el sector para descartar posibles daños o fuga.

Medida	Valor
ESCAPE/SILENCIADOR
ESTADO DE OPERACIÓN: MOTOR
ESTADO DEL FILTRO DE ACEITE (CORTE)
FILTROS DE AIRE	Filtro de aire con suciedad, requiere limpieza.
REGULADOR
SISTEMA DE INYECCIÓN DE COMBUSTIBLE
SOPORTES DEL MOTOR
AGUA EN EL ACEITE	No
CALCOMANÍA DE LA EPA	No
COMPRESIÓN EN EL RADIADOR	No
FUGAS DE ACEITE	No
GOLPETEO	No
SOPLADO POR	No
¿LOS NIVELES DE FLUIDO SON CORRECTOS?	Si
COLOR DEL ANTICONGELANTE	Rojo CAT
HUMO (B/D/L/W)	NO
NOTAS: MOTOR	Motor Diesel arranca a la llave, se encuentra funcionando correctamente, no presenta humo, ruidos anormales o fugas de aceite.

Medida	Valor
AIRE ACONDICIONADO
CALENTADOR
COJÍN DEL ASIENTO/APOYABRAZOS
CONSOLA DEL TABLERO DE INSTRUMENTOS
INTERRUPTORES
LIMPIAPARABRISAS
LUCES INTERIORES
MEDIDOR
MEDIDORES
PESTILLOS DE LA PUERTA
TABLAS DEL PISO
TABLERO EMS/ADVERTENCIAS
VIDRIO/ESPEJOS
ALARMA DE RETROCESO	Si
MANUAL DE OPERACIÓN Y MANTENIMIENTO ACTUAL	No
MANUAL DE PIEZAS ACTUAL	No
MANUAL DE SEGURIDAD ACTUAL	No
PLACA DE CERTIFICACIÓN ROPS	No

Medida	Valor
BOCINA
FRENO DE LA ROTACIÓN
NOTAS: ELEMENTOS DE SEGURIDAD	Sistema se encuentra operativo, sin daños o observaciones.
CALCOMANÍAS DE SEGURIDAD EN SU LUGAR	Si
CALCOMANÍAS DE SEGURIDAD LEGIBLES	Si
PROTECCIONES DE CABINA	No
ROPS	Si

Medida	Valor
AGARRADERAS
BASTIDOR PRINCIPAL
CAPÓ
CAPÓ CERRADO DEL MOTOR/TUBO DE ESCAPE
CONTRAPESO	Contrapeso con golpe (daño menor) y se encuentra descuadrado.
ESCALONES/ESCALERA
METAL DE LÁMINA
PARACHOQUES	Zócalo frontal derecho y zócalo lateral izquierdo abollados, con daños y golpes.
PARRILLA Y CUBIERTA PROTECTORA DEL RADIADOR
PASARELA
PINTURA
PLÁSTICO
PROTECTOR DEL CÁRTER/CAJA DE BATERÍA
PUERTAS DEL MOTOR
RECIPIENTE DEL ANTEFILTRO
SOLDADURAS DEL BASTIDOR PRINCIPAL
TANQUE DE COMBUSTIBLE	Filtro de malla con suciedad.
NOTAS: ASPECTO GENERAL	Equipo se encuentra en buenas condiciones, presenta daños menores en zócalos y contrapeso descuadrado.
MEDIDAS S.O.S.	No
Se requiere limpieza	No
TANQUES DE COMBUSTIBLE EXTRA	No

320 GX

SYW10861

$ Contáctanos

UBICACIÓN

INFORMACIÓN DETALLADA

INFORMACIÓN GENERAL

ESPECIFICACIONES

COMENTARIOS, REPARACIONES VARIAS, NOTAS GENERALES

MANDOS FINAL

TREN DE RODAJE

CUCHARÓN

BRAZO

PLUMA

ACCESORIOS/HERRAMIENTAS

SISTEMAS HIDRÁULICOS

SISTEMA ELÉCTRICO, ARRANQUE Y RECARGA

SISTEMA DE ENFRIAMIENTO

MOTOR

INDICADORES, ESTACIÓN DEL OPERADOR, CONSOLA

ELEMENTOS DE SEGURIDAD

APARIENCIA GENERAL

COMENTARIOS, REPARACIONES VARIAS, NOTAS GENERALES

MANDOS FINAL

TREN DE RODAJE

CUCHARÓN

BRAZO

PLUMA

ACCESORIOS/HERRAMIENTAS

SISTEMAS HIDRÁULICOS

SISTEMA ELÉCTRICO, ARRANQUE Y RECARGA

SISTEMA DE ENFRIAMIENTO

MOTOR

INDICADORES, ESTACIÓN DEL OPERADOR, CONSOLA

ELEMENTOS DE SEGURIDAD

APARIENCIA GENERAL

COMENTARIOS, REPARACIONES VARIAS, NOTAS GENERALES

MANDOS FINAL

TREN DE RODAJE

CUCHARÓN

BRAZO

PLUMA

ACCESORIOS/HERRAMIENTAS

SISTEMAS HIDRÁULICOS

SISTEMA ELÉCTRICO, ARRANQUE Y RECARGA

SISTEMA DE ENFRIAMIENTO

MOTOR

INDICADORES, ESTACIÓN DEL OPERADOR, CONSOLA

ELEMENTOS DE SEGURIDAD

APARIENCIA GENERAL

COMENTARIOS, REPARACIONES VARIAS, NOTAS GENERALES

MANDOS FINAL

TREN DE RODAJE

CUCHARÓN

BRAZO

PLUMA

ACCESORIOS/HERRAMIENTAS

SISTEMAS HIDRÁULICOS

SISTEMA ELÉCTRICO, ARRANQUE Y RECARGA

SISTEMA DE ENFRIAMIENTO

MOTOR

INDICADORES, ESTACIÓN DEL OPERADOR, CONSOLA

ELEMENTOS DE SEGURIDAD

APARIENCIA GENERAL

COMENTARIOS, REPARACIONES VARIAS, NOTAS GENERALES

MANDOS FINAL

TREN DE RODAJE

CUCHARÓN

BRAZO

PLUMA

ACCESORIOS/HERRAMIENTAS

SISTEMAS HIDRÁULICOS

SISTEMA ELÉCTRICO, ARRANQUE Y RECARGA

SISTEMA DE ENFRIAMIENTO

MOTOR

INDICADORES, ESTACIÓN DEL OPERADOR, CONSOLA

ELEMENTOS DE SEGURIDAD

APARIENCIA GENERAL

COMENTARIOS, REPARACIONES VARIAS, NOTAS GENERALES

MANDOS FINAL

TREN DE RODAJE
